Manuals for the Lee-Enfield Rifle C No.7 (Canadian)


PARTS SCHEDULE

INTRODUCTION........DESCRIPTION........MAINTENANCE - 1st.Line ........ MAINTENANCE - 2nd. Line.......REPAIR

Only the Introduction, Description, Parts, Repair, Operation and First Line Maintenance pages are presently available. The remaining Maintenance section will be added shortly.

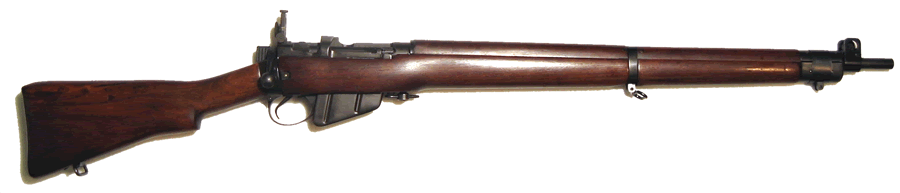

The C. No.7 is a .22" training version of the No.4 Rifle Manufactured at Long Branch


As the heading shows, the manuals are Canadian, and therefore bilingual in French and English.

The facsimile is commenced in English and then duplicated below EN FRANÇAIS (without diagrams)


THIS MANUAL HAS YET TO BE COMPLETELY RE-FORMATTED & TABLED

National Defence C-71-108-000/MY-000
PARTS IDENTIFICATION LIST
RIFLE, .22 CALIBRE, LEE ENFIELD,
C No 7 MK 1

NSN 1005-21-109-2624
(BILINGUAL)
(Supersedes C-71-108-000/MY-000 dated 1984-09-14)

Issued on Authority of the Chief of the Defence Staff

LIST OF EFFECTIVE PAGES

Insert latest changed pages; dispose of superseded pages in accordance with applicable orders.

NOTE


The portion of the text affected by the latest change is indicated by a black vertical line in the margin of the page. Changes to illustrations are indicated by miniature pointing hands or black vertical lines.
Dates of issue for original and changed pages are:

Original page ...... 0 ......2002-07-31......................................... Ch/Mod ...... 6 ......
Ch/Mod ...... 1 ...... ...................................................................Ch/Mod ...... 7 ......
Ch/Mod ...... 2 ...... ...................................................................Ch/Mod ...... 8 ......
Ch/Mod ...... 3 ...... ...................................................................Ch/Mod ...... 9 ......
Ch/Mod ...... 4 .........................................................................Ch/Mod ...... 10 .....
Ch/Mod ...... 5 ...... .................................................................Ch/Mod ...... 11 .....

Zero in Change No. Column indicates an original page. The use of the letter E or F indicates the change is in English or French only. Total number of pages in this publication is 25 consisting of the following:

Page No./Numéro .....Change No./...............Page No./Numéro .....Change No./
.....................de page ..........Numéro de..........................de page .........Numéro de
...............................................modificatif......................................................modificatif


Title/Titre . . . . .. . . . . . . . . . . . . .0.............. 2-1 to/à 2-49/2-50 . . . . .. . . . . . . .0
A. . . . . . . . . . . .. . . . . . . . . . . . . .0............. 3-1 to/à 3-9/3-10. . . . . . . . . . . . . .0
i/ii . . . . . . . . . . . . . . . . . . . . . . . . .0............. 4-1 to/à 4-10 . . . . . .. . . . . . . . . . . .0

1-1 to/à 1-5/1-6 . .. . . . . . . . . . . . .0.......................................................................



Contact Officer: DSSPM 5-4 Personne responsable : DAPES 5-4
© 2002 DND/MND Canada
A



C-71-108-000/MY- 000

TABLE OF CONTENTS PAGE

PART 1 - INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

PART 2 - GROUP ASSEMBLY

PARTS LIST (GAPL) . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-1

PART 3 - ASSOCIATED EQUIPMENT .. . . . . . . . . . . . . . . . . . . . 3-1
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-1



PART 4 - CROSS REFERNCE INDEX . .. . . . . . . . . . . . . . . . . . . 4-1
NATO Stock Numbers to Manufacturer Numbers . . . . . . . . . . . . . . 4-1
NATO Stock Numbers . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

LIST OF FIGURES

FIGURE ...............TITLE ......................PAGE

2-1 General View of Equipment . . . . . . 2-2
2-2 Barrel and Front Sight . . . . . . . . . . 2-6

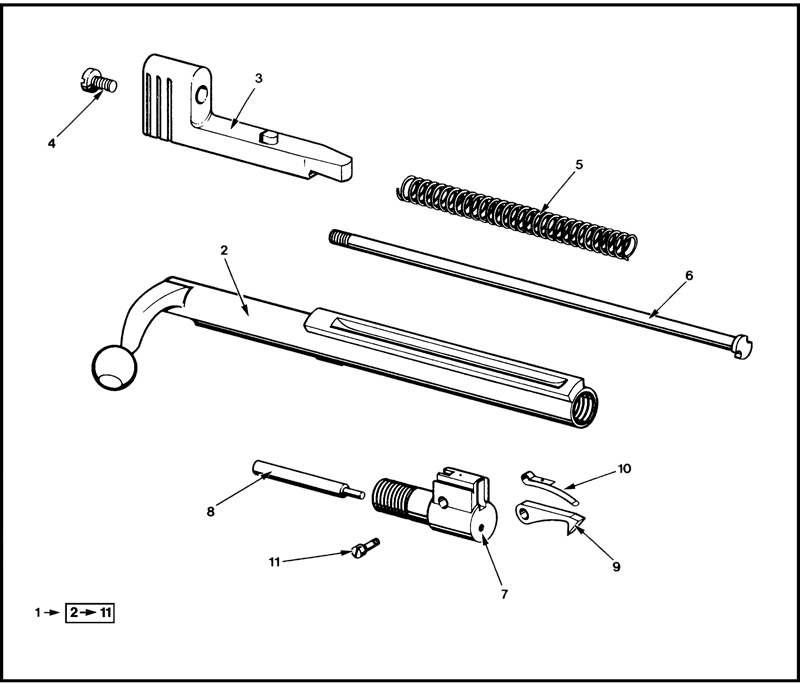

2-3 Bolt . . . . . . . . . . . . . . . . . . . . . . . . 2-16
2-4 Body . . . . . . . . . . . . . . . . . . . . . . . 2-22

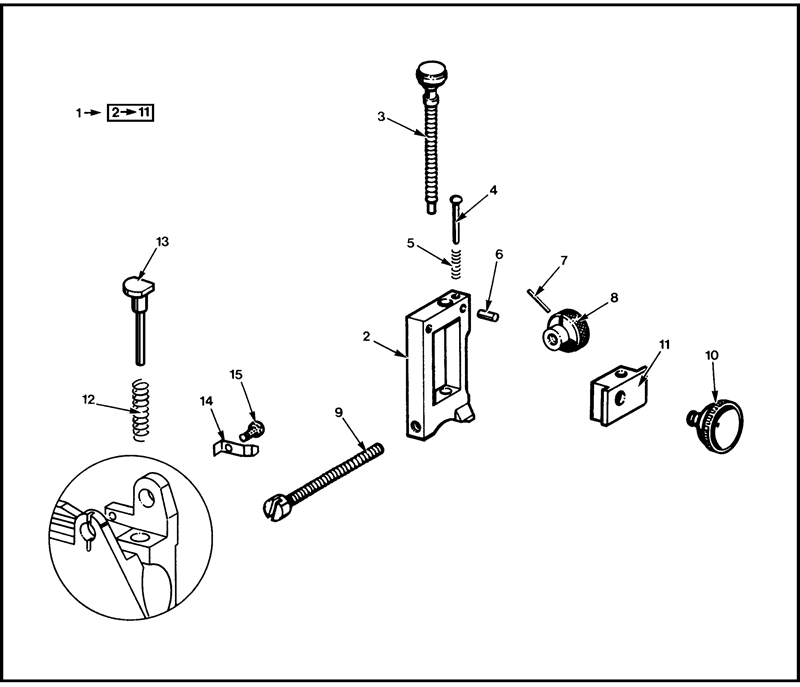

2-5 Rear Sight . . . . . . . . . . . . . . . . . . 2-28

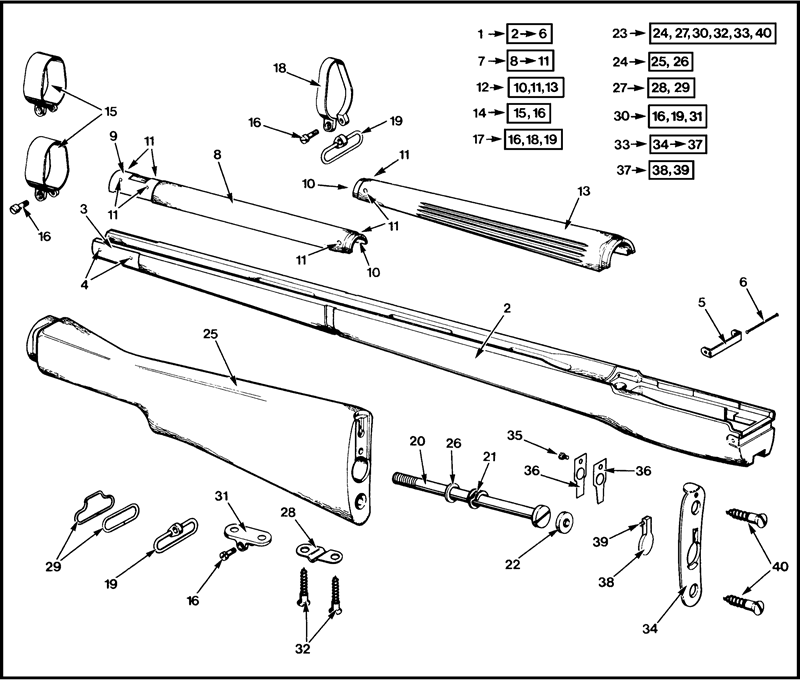

2-6 Furniture . . . . . . . . . . . . . . . . . . .2-34

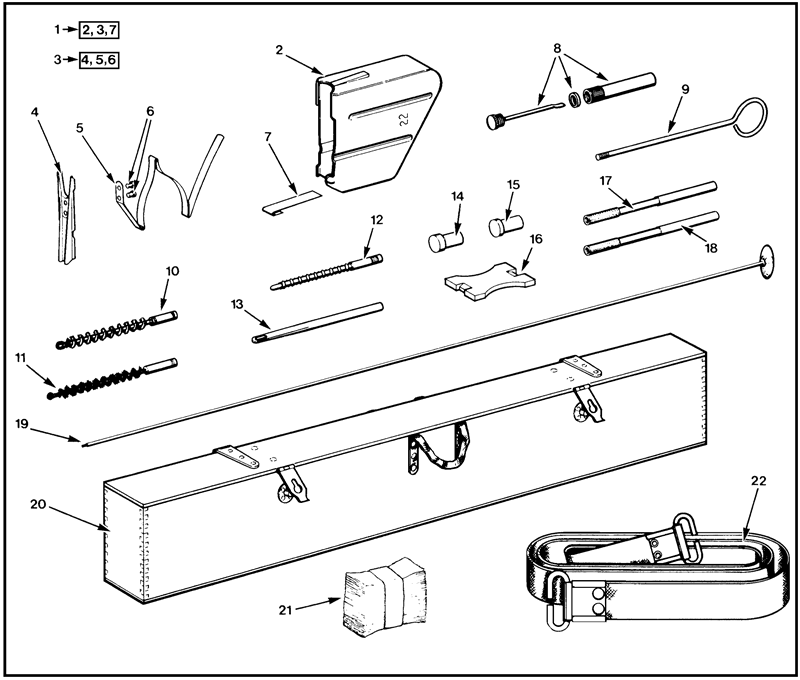

3-1 Associated Equipment . . . . . . . . . . 3-2

i/ii

C-71-108-000/MY- 000

PART 1

INTRODUCTION

GENERAL

1. This CFTO contains the parts identification lists detailing by illustration, descriptive part name and part number, all parts of the Rifle, .22 Calibre, Lee Enfield, C No 7 MK 1 and it's associated equipment.
2. This CFTO is for identification purposes only and is not an authority to procure parts. C-71-108-000/MX-000 will be used for parts procurement.
3. Parts are listed in top-down breakdown sequence to show major assemblies, subassemblies, and component parts. The relationship of a part to the next higher assembly is shown by indentation of the part name in the descriptive column.
4. Illustrative plates precede the corresponding descriptive text and all identified parts are referred to by a figure-index number.
5. The NATO Commercial and/or Government Entity code (NCAGE) is a five digit number identifying manufacturers and non- manufacturing organizations which are considered as manufacturers. The NCAGE codes applicable to this publication are:

a. U1269 - Ministry of Defence (Army) ASCA HQ, Ha Ha Road, Woolwich London, United Kingdom, SE18 4QF, 1081 854 2242.
b. U1278 - Ministry of Defence (Navy), DGST (N) 83B Room 35 F Block, Ensleigh Bath, United Kingdom, BA1 5AB, 01225 467508.


1-1
C-71-108-000/MY- 000
c. U1515 - Ministry of Defence (Army), Army Scaling Cataloguing Authority, Central Drawing Issues TMD 6 Ha Ha Road, Woolwich London, United Kingdom, SE18 4QF, 1081 854 2242.
d. 21450 - Army Weapons Command, Attn. AMSWE-REE-S, Rock Island, IL, USA, 61201
e. 35898 - Department of National Defence, national Defence Headquarters, Mgen. George R Pearkes BLDG, Ottawa, ON, Canada, K1A 0K2, 613 992 4581
f. 35907 - Director General Land Equipement, Program Management, Mgen. George R Pearkes BLDG, Ottawa, ON, Canada, K1A 0K2, 819 997 9497.
g. 35913 - Directorate of Electrical and Mechanical Engineering, Ottawa, ON, Canada.
h. 35915 - Canadian Ordnance Number, Ottawa, ON, Canada.
j. 36223 - Winchester-Western/Canada/Ltd, Coburg, ON, Canada.
k. 96906 - Military Standards, Promulgated by Military Departments Under Authority of Defense Standarization Manual 4120 3-M, USA.
6. Canadian Forces Catalogue of Material
A-LM-137-COM/LX-001 (CFP 137) will take precedence over the Parts List when there is a difference in part number or designation between the two publications. If an NSN no longer appears in CFP 137, the manufacturer's part number will be cross-referenced from CFP A-LM-137-003/LX-000 for the revised NSN.
c. U1515 - Ministry of Defence (Army), ASCA, Central Drawing Issues TMD, 6 Ha Ha Road, Woolwich London, United Kingdom, SE18 4QF, 0181 854 2242.
d. 21450 - Army Weapons Command, Rock Island Arsenal, IL, USA, 61201.
e. 35898 Quartier Général De La Défense Nationale, bâtiment Mgen George R Peakes., Ottawa ON, Canada, K1A 0K2, 613 992 4581
f. 35907 - Director General Land Equipment Program Management, bâtiment Mgen George R Peakes., Ottawa ON, Canada, K1A 0K2, 819 997 9497
g. 35913 - Directorate of Electrical and Mechanical Engineering, Ottawa, ON, Canada.
h. 35915 - Canadian Ordnance Numbers, Ottawa, ON, Canada.
j. 36223 - Winchester Western Canada Ltd, Coburg ON, Canada.
k. 96906 - Military Standards Promulgated by Military Departments Under Authority of Defense Standardization Manual 4120 3-M, USA.

1-2
C-71-108-000/MY- 000
7. Maintenance procedures and operational essentiality will be dealt with in accordance to the following documents:
a. A-LM-137 Series (CFP 137):
b. CFP 189;
c. CFP A-LM-501-001/AG-003; and
d. CFTO C-04 005 024/AM-000.
8. Amendments to stock numbers and designations will be published in the Canadian Forces Catalogue of Material CFP A-LM-137-COM/LX-001 and may not necessarily appear as amendments to this publication. Stock numbers and descriptions in this publication may be amended when required as published in the CFP 137 series publications. However, official amendments to this document will only be published by the OPI.
9. The parts lists presented in this instruction, include information originally contained in the following document:
a. C-71-101-000MY-000, Parts Lists, June 1959.
10. List of Abbreviations:
A/A . . . . . . . . . . . . . . . . . . . . . . . . .As Applicable A/F . . . . . . . . . . . . . . . . . . . . . . .Across the flats blk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Black BR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .British cd . . . . . . . . . . . . . . . . . . . . . . . . . . . . .cadmium CDN . . . . . . . . . . . . . . . . . . . . . . . . . . .Canadian CF . . . . . . . . . . . . . . . . . . . . . .Canadian Forces CFP . . . . . . . . . . . .Canadian Forces Publication CFTO . . . . . . .Canadian Forces Technical Order ctd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Coated DCI . . . . .Director Cataloguing and Identification

10. Liste d'abréviations :
a/ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .avec
a/b . . . . . . . . . . . . . . . . . . . . . . . . . . . .au besoin a/e . . . . . . . . . . . . . . . . . . . . . .avec équipement AP . . . . . . . . . . . . . . . . . . . . . . .armes portatives atel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .atelier BPR . . . . . . .Bureau de première responsabilité
br. . . . . . . . . . . . . . . . . . . . . . . . . . . britannique
cdn . . . . . . . . . . . . . . . . . . . . . . . . . . . .canadien
cd . . . . . . . . . . . . . . . . . . . . . . . . . . . . .cadmium
cyl . . . . . . . . . . . . . . . . . . . . . . . . . . . .cylindrique
cm . . . . . . . . . . . . . . . . . . . . . . . . . . . .centimètre
Dia . . . . . . . . . . . . . . . . . . . . . . . . . . . .Diameter
DSSPM . . . . . . .Directorate of Soldier Services
Program Management identification
DND . . . . . . . . .Department of National Defence

fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fill
fin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .finish
fl. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Flat
GAPL . . . . . . . . . . . .Group Assembly Parts List
h . . . . . . . . . . . . . . . . . . . . . . . . . .High or Height
hd. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Head
hex . . . . . . . . . . . . . . . . . . . . . . . . . . . . .hexagon
in. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Inch
IND . . . . . . . . . . . . . . . . . . . . . . . . . .Indentation
lg . . . . . . . . . . . . . . . . . . . . . . . . .Long or Length
Mfr . . . . . . . . . . . . . . . . . . . . . . . . .Manufacturer
mm . . . . . . . . . . . . . . . . . . . . . . . . . . . .Millimetre
NATO . . . . . . .North Atlantic Treaty Organization
NDID . . . . . . . . . . . . .National Defence Index of
Documentation IRFC . . . . . . . . . . . . . .Index des références des
nom. . . . . . . . . . . . . . . . . . . . . . . . . . . .Nominal Forces canadiennes
NS . . . . . . . . . . . . . . . . . . . . . . . . . .Nonstandard ITFC . . . . . . . . . . . . .Instructions techniques des
NCAGE . . . . . . . . . . . . . .NATO Commercial and Forces canadiennes
Governmental Entity code larg . . . . . . . . . . . . . . . . . . . . . . .large ou largeur
NSN . . . . . . . . . . . . . . . . . .NATO Stock Number
# or No . . . . . . . . . . . . . . . . . . . . . . . . . .Number
O/A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Overall
OPI . . . . . . . . . . . . . . .Office of Primary Interest
phos . . . . . . . . . . . . . . . . . . . . . . . . .Phosphated
pltd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .plated
PPB . . . . . . . . . . . .Provisional Parts Breakdown
Rd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Round
S. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Steel
SA . . . . . . . . . . . . . . . . . . . . . . . . . . .Small Arms
shk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Shank

NS . . . . . . . . . . . . . . . . . . . . . . . . .non standard
sl. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Slot
str . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Straight
sub . . . . . . . . . . . . . . . . . . . . . . . . . .Subordinate
thd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Thread
thk . . . . . . . . . . . . . . . . . . . . .Thick or Thickness
UNC . . . . . . . . . . . . . . .Unified National Coarse

UNEF. . . . . . . . .Unified National Extra Fine
UNF . . . . . . . . . . . . . . . . . .Unified National Fine
US . . . . . . . . . . . . . . . . . . . . . . . . .United States

U/O . . . . . . . . . . . . . . . . . . . . . . . . . . . .Used On

w . . . . . . . . . . . . . . . . . . . . . . . . . .Wide or Width

W . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .With

Wksp . . . . . . . . . . . . . . . . . . . . . . . . . .Workshop

W/E . . . . . . . . . . . . . . . . . . . . .With Equipement

W/O . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Without

11. The cross-reference between NSN and Mfr numbers are detailed in Par 4.
12. Any observations, comments or criticisms, which would assist in increasing the value of this publication, should be addressed to:
NATIONAL DEFENCE HEADQUARTERS MGEN GEORGE R. PEARKES BUILDING OTTAWA, CANADA, K1A 0K2
Attention: DSSPM 5-4

PART 2

GROUP ASSEMBLY PARTS LIST

INTRODUCTION

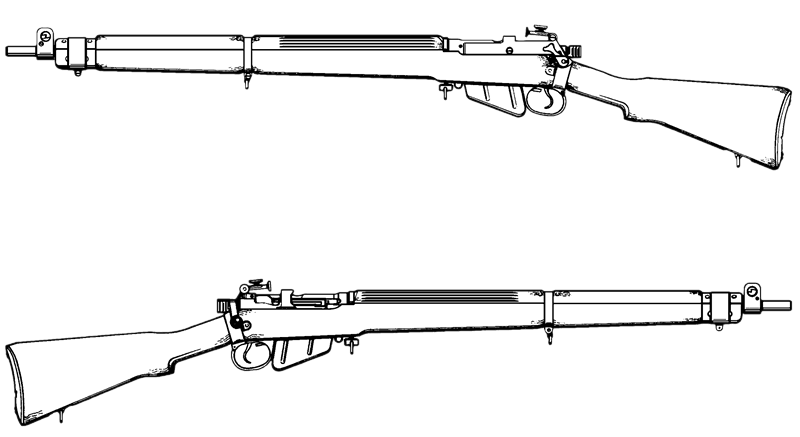

Figure 2-1 (Sheet 1 of 2) General View of Equipment



1. Figure 2-1 illustrates the general view of the main equipment.

Figures 2-2 through 2-5 detail the component parts breakdown of the main equipment.



Figure and

Index

Number

NSN
Description
Qty
1Mfr. No.
NCAGE
2-1-1
1005-21-109-2624
Rifle, Calibre .22, C No 7, Mk 1, W/E. manual feed, manually operated, W/stock, A/A lg, W/items as per check list L-71-108-000/LC-000.
1
CHECKLIST / liste de contrôle L-71-108-000/LC-000
35898
-2
1005-21-103-1331
Rifle, Calibre .22, C No 7, Mk 1, W/E. Includes rifle, W/bantam butt, NSN 1005 - 21-103-1352.
1
CHECKLIST / liste de contrôle L-71-108-000/LC-000
35898
-3
1005-21-103-1352
Rifle, Calibre .22, C No 7, Mk 1, Bantam Butt.
1
CSAID 1600
35907
-4
1005-21-103-1332
Rifle, Calibre .22, C No 7, Mk 1, W/E. Includes rifle, W/long butt, NSN 1005-21-103-1554.
1
CHECKLIST / liste de contrôle L-71-108-000/LC-000
35898
-5
1005-21-103-1354
Rifle, Calibre .22, C No 7, Mk 1, Long Butt.
1
CSAID 1600
35907
-6
1005-21-103-1366
Rifle, Calibre .22, C No 7, Mk 1, W/E. Includes rifle, W/normal butt, NSN 1005-21-103-1555.
1
CHECKLIST / liste 108-000/LC-000
35898
-7
1005-21-103-1355
Rifle, Calibre .22, C No 7, Mk 1, Normal Butt.
1
CSAID 1600
35907

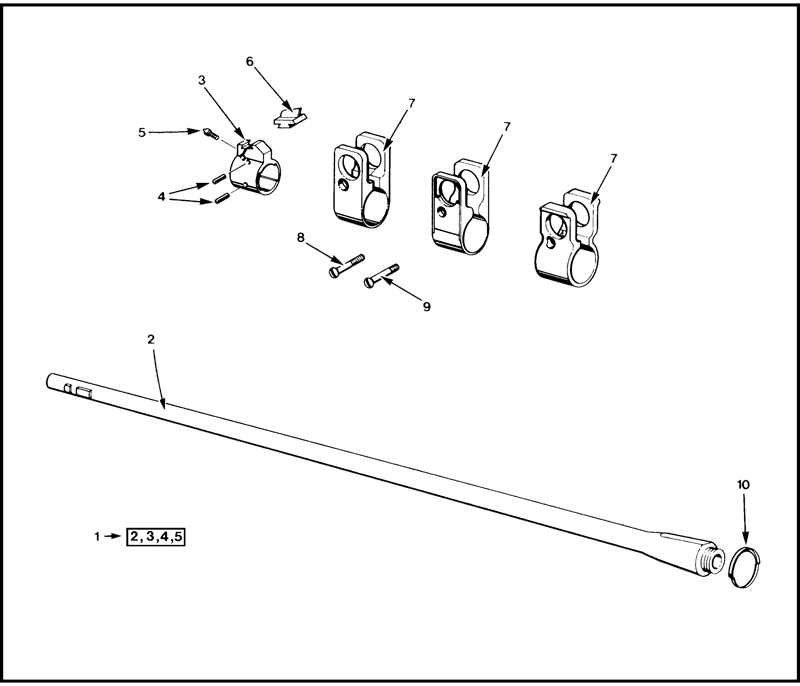

Figure 2-2 (Sheet 1 of 5) Barrel and Front Sight

2-4


2-6
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-2-1 1005-21-103-1342 Barrel Assembly, Rifle, Calibre .22. 25.250 in. 1 BA2-1591 35907
(64.14 cm) lg, 6 grooves, right-hand rifling.
Ensemble de canon, fusil, calibre .22. Long. h/t
25,250 po. (64,14 cm), 6 rayures, rayage à droite.
-2 1005-21-113-7645 Barrel, Rifle, Calibre .22. 25.250 in. (64.14 cm) 1 B3-1574 35907
O/A lg, 6 grooves, right-hand rifling.
Canon, fusil, calibre .22. Long. h/t 25,250 po.
(64,14 cm), 6 rayures, rayage à droite.
-3 1005-21-103-1403 Block, Band, Front Sight. 1 B2-1575 35907
Collier de support de guidon.
-4 5315-21-106-6917 Pin, Tapered, Plain. S, phos, 0.250 in. (6.35 mm) taper per ft., 0.450 in. (11.43 mm) nom lg, pin size 1 DDE450-35 U1515
5/0, ends oval W/0. 120 in. (3.05 mm) nom rad.
Goupille, effilée, unie. Acier, phos, 0,250 po.
(6,35 mm) partie effilée par pi, long. nom. 0,450 po.
(11,43 mm), dimension de goupille 5/0, bouts ovale a/rayon nom. de 0,120 po. (3,05 mm).
-5 5305-21-107-1332 Screw, Special, Front Sight. 1 331383 U1515
Vis, spéciale de guidon.
-6 1005-21-103-4882 Blade, Front Sight. Minus 0.045 in. (1.14 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 CSAID1-123 35907
0.273 to 0.277 in. (6.93 to 7.04 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Moins 0,045 po. (1,14 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,273 to 0,277 po. (6,93 à
7,04 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
C-71-108-000/MY-000
Figure 2-2 (Sheet 2 of 5) Barrel and Front Sight Figure 2-2 (feuille 2 de 5) Canon et guidon
2-8
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-2-6 1005-21-103-4885 Blade, Front Sight. Minus 0.030 in. (0.76 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 DDE450-127M030 U1515
0.288 to 0.292 in. (7.32 à 7.42 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Moins 0,030 po. (0,76 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,288 to 0,292 po. (7,32 à
7,42 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
-6 1005-21-103-1111 Blade, Front Sight. Minus 0.015 in. (0.38 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 DDE450-127M015 U1515
0.303 to 0.307 in. (7.70 to 7.80 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Moins 0,015 po. (0,38 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,303 à 0,307 po. (7,70 à
7,80 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
-6 1005-21-103-1112 Blade, Front Sight. Zero, C Mk 1, S, blued finish, blade 1 DDE450-127-0 U1515
0.050 in. (1.27 mm) w, sight 0.318 to 0.322 in. (8.08 to 8.18 mm) h O/A, base 0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Zéro, C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon
0,318 à 0,322 po. (8,08 à 8,18 mm), larg. de base
0,430 po. (10,92 mm), long. de base 0,355 po.
(9,02 mm).
(OR/OU)
C-71-108-000/MY-000
Figure 2-2 (Sheet 3 of 5) Barrel and Front Sight Figure 2-2 (feuille 3 de 5) Canon et guidon
2-10
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-2-6 1005-21-103-1113 Blade, Front Sight. Plus 0.015 in. (0.38 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 DDE450-127P015 U1515
0.333 to 0.337 in. (8.46 to 8.56 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Plus 0.015 po., (0.38 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,333 à 0,337 po. (8,46 à
8,56 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
-6 1005-21-103-1114 Blade, Front Sight. Plus 0.030 in. (0.76 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 DDE450-127P030 U1515
0.348 to 0.352 in. (8.84 to 8.94 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Plus 0.030 po. (0.76 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,348 à 0,352 po. (8,84 à
8,94 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
-6 1005-21-103-1115 Blade, Front Sight. Plus 0.045 in. (1.14 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 DDE450-127P045 U1515
0.363 to 0.352 in. (9.22 to 9.32 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Plus 0.045 po. (1,14 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,363 à 0,367 po. (9,22 à
9,32 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
C-71-108-000/MY-000
Figure 2-2 (Sheet 4 of 5) Barrel and Front Sight Figure 2-2 (feuille 4 de 5) Canon et guidon
2-12
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-2-6 1005-21-103-1407 Blade, Front Sight. Plus 0.060 in. (1.52 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 DDE450-127P060 U1515
0.378 to 0.382 in. (9,60 to 9,70 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Plus 0.060 po. (1,52 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,378 à 0,382 po. (9,60 à
9,70 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
-6 1005-21-103-1116 Blade, Front Sight. Plus 0.075 in. (1.91 mm), C Mk 1, 1 DDE450-127P075 U1515
S, blued finish, blade 0.050 in. (1.27 mm) w, sight
0.393 to 0.397 in. (9.98 to 10.08 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Plus 0.075 po. (1,91 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,393 à 0,397 po. (9,98 à
10,08 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
-6 1005-21-103-4881 Blade, Front Sight. Plus 0.090 in. (2.29 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 DDE450-127P090 U1515
0.408 to 0.412 in. (10.36 to 10.46 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Plus 0.090 po. (2,29 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,408 à 0,412 po. (10,36 à
10,46 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
C-71-108-000/MY-000
Figure 2-2 (Sheet 5 of 5) Barrel and Front Sight Figure 2-2 (feuille 5 de 5) Canon et guidon
2-14
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-2-6 1005-21-103-4883 Blade, Front Sight. Plus 0.105 in. (2.66 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 CRC67 35915
0.423 to 0.427 in. (10.74 to 10.85 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Plus 0.105 po. (2,66 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,423 à 0,427 po. (10,74 à
10,85 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
-6 1005-21-103-4884 Blade, Front Sight. Plus 0.120 in. (3.05 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 CRC68 35915
0.438 to 0.442 in. (11.43 to 11.54 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Plus 0.120 po. (3,05 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,438 à 0,442 po. (11,43 à
11,54 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
-7 1005-21-103-1401 Protector, Front Sight. (Mk 1 or Mk 2). 1 DDE450-95 U1515
Protégé guidon. (Mk 1 or Mk 2).
-8 5305-21-106-8984 Screw, Front Sight Protector. Screw, spécial, 1 DDE450-62A U1515
No 4 – 3A, 0.85 in. (21.59 mm) lg. (Mk 1 Protector)
Vis de protégé guideon. Vis spéciale, N°4 – 3A, long. 0,85 po. (21,59 mm). (Mk 1 Protecteur)
-9 5305-21-106-9097 Screw, Spécial, Guard, Trigger, Back. (Mk 2 Protector) 1 DDE450-58 U1515
Vis, spéciale, arrière de pontet. (Mk 2 Protecteur)
-10 1005-21-103-1200 Ring, Retaining, Rear Hand Guard. 1 DDE450-45 U1515
Anneau de retenue de garde main arrière.
C-71-108-000/MY-000


Figure 2-3 (Sheet 1 of 3) Bolt
Figure 2-3 (feuille 1 de 3) Culasse mobile
2-16
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-3-1 1005-21-113-8059 Bolt Assembly, Breech. 1 BA2-1592 U1515
Ensemble de culasse mobile.
-2 1005-21-103-1330 Bolt, Breech. S, blued finish, 5.560 in. (14.12 cm) lg O/A. 1 DDE3579-6 U1515
Culasse mobile. Acier, bleuissage, long. h/t
5,560 po. (14,12 cm).
-3 1005-21-103-1235 Cocking Piece. C Mk 2. 1 DDE450-18B U1515
Chien. C Mk 2.
-4 5305-21-107-1214 Screw, Machine. Fil hd, S, anti-rust finish, No 4 - BA, 0.250 in.(6.35 mm) fas lg. 1 DDE450-60B U1515
Vis mécanique. Tête cyl, bombée, acier, fini antirouille, N°4 - BA, long. fix. 0,250 po. (6,35 mm).
-5 1005-21-103-5538 Spring, Cocking Piece. Spring, helical, compression, S, tinned, 0.262 in. (6.65 mm) ID, 3.410 in. (8.66 cm) free lg, 0.024 in. (0.61 mm) mat dia, 30-1/2 coils, 1 DDE450-74 U1515
must work freely in 0.363 in.(9.22 mm) dia bore and over 0.252 in.(6.40 mm) dia rod.
Ressort de tige du percuteur. Ressort hélicoïdal à compression, acier, étamé, DI 0,262 po. (6,65 mm), long. libre 3,410 po. (8,66 cm), Diam. de mat
0,024 po. (0,61 mm), 30-1/2 spires, doit fonctionner librement dans une âme de diam. 0,363 po. (9,22 mm) et d’un rayon supérieur à 0,252 po. (6,40 mm).
-6 1005-21-103-1229 Rod, Firing Pin. 1 B2-800 35907
Tige du percuteur.
-7 1005-21-103-1349 Head, Breech Bolt, No 0. 1 B3-1581-0 35907
Tête de culasse mobile, N°0.
(OR/OU)
C-71-108-000/MY-000
Figure 2-3 (Sheet 2 of 3) Bolt
Figure 2-3 (feuille 2 de 3) Culasse mobile
2-18
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-3-7 1005-21-103-1348 Head, Breech Bolt, No 1. 1 B3-1581-1 35907
Tête de culasse mobile, N°1.
(OR/OU)
-7 1005-21-103-1347 Head, Breech Bolt, No 2. 1 B3-1581-2 35907
Tête de culasse mobile, N°2.
(OR/OU)
-7 1005-21-103-1346 Head, Breech Bolt, No 3. 1 B3-1581-3 35907
Tête de culasse mobile, N°3.
(OR/OU)
-7 1005-21-103-1345 Head, Breech Bolt, No 4. 1 B3-1581-4 35907
Tête de culasse mobile, N°4.
(OR/OU)
-7 1005-21-103-1375 Head, Breech Bolt, No 5. 1 B3-1581-5 35907
Tête de culasse mobile, N°5.
-8 1005-21-103-1350 Pin, Firing. Pin, shoulder, headless, S, blued finish, 1.358 to 1.362 in. (34.49 to 34.59 mm) lg, 0.091 to 1 B1-1585 35907
0.093 in. (2.31 to 2.36 mm) shk dia, 0.010 to 0.015 in.
(0.25 to 0.38 mm) rad on spherical striking face.
Percuteur. Goupille à epaulement, sans tête, acier, fini bleuissement, long. 1,358 à 1,362 po. (34,49 à
34,59 mm), diam. de tige 0,091 à 0,093 po. (2,31 à
2,36 mm), 0,010 à 0,015 po. (0,25 à 0,38 mm) rayon sur visage frappant sphérique.
-9 1005-21-103-1365 Extractor, Cartridge. 1 B2-1579 35907
Extracteur de cartouches.
-10 1005-21-103-1121 Spring, Cartridge Extractor. 1 DDE450-72ASHI-2 U1515
Ressort d’extracteur de cartouches.
C-71-108-000/MY-000
Figure 2-3 (Sheet 3 of 3) Bolt
Figure 2-3 (feuille 3 de 3) Culasse mobile
2-20
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-3-11 5305-21-106-9093 Screw, Special, Cartridge Extractor. No 5 – BA, 0.30 in. lg. 1 DDE450-54 U1515
Vis spéciale d’extracteur de cartouches. N°5 – BA, long. 0,30 po. (7,62 mm).
C-71-108-000/MY-000


Figure 2-4 (Sheet 1 of 3) Body Figure 2-4 (feuille 1 de 3) Carcasse
2-22
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-4-1 1005-21-103-1133 Body, Rifle, Complete. 1 B3-1528 35907
Ensemble de caracasse.
-2 Body, Rifle. 1 B3-1576 U1515
Carcasse, fusil.
-3 5305-21-106-9094 Screw, Spécial, Ejector. No 3 – BA. 1 DDE450-53 U1515
Vis, spéciale d’éjecteur. N°3 – BA.
-4 5315-21-106-6932 Pin, Straight, Headless. S, anti-rust fin, case hardened, 0.144 in.(3.66 mm) nom dia. 0.760 in. 2 DDE2838-3 U1515
(19.30 mm) nom lg, oval ends W/0. 120 in. nom rad.
Goupille, droite, sans tête. Acier, fini antirouille, trempé. diam. nom. 0,144 po. (3,66 mm). long. nom.
0,760 po. (19,30 mm), extrémités ovales a/rayon nom. 0,120 po. (3,05 mm).
-5 1005-21-103-1216 Catch, Magazine. 1 DDE450-15 U1515
Loquet de chargeur.
-6 1005-21-103-5451 Spring, Sear. 1 DDE450-76 U1515
Ressort de gâchette.
-7 1005-21-103-1335 Sear. S, 1.750 in. (4.45 cm) lg O/A, 0.249 in. 1 DDE450-66 U1515
(6.32 mm) w O/A.
Gâchette, Acier, long. h/t 1,750 po. (4,45 cm), larg. h/t 0,249 po. (6,32 mm).
-8 1005-21-103-1147 Bolt, Locking. 1 DDE450-8AND17 U1515
Verrou de culasse.
-9 1005-21-113-7692 Catch, Safety. 1 DDE450-17 U1515
Loquet de sûreté.
C-71-108-000/MY-000
Figure 2-4 (Sheet 2 of 3) Body Figure 2-4 (feuille 2 de 3) Carcasse
2-24
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-4-10 1005-21-113-7677 Bolt, Locking. 1 DDE450-8ITEM1-2 U1515
Verrou de culasse.
-11 1005-21-103-1142 Trigger. 1 DDE450-85 U1515
Détente.
-12 1005-21-103-1201 Spring, Bolt Locking. (2 models) 1 DDE450-77 U1515
Ressort de verrou de culasse. (2 modèles)
-13 5305-21-107-1331 Screw, Machine. Fil hd, S, phos ctd, No 3 – BA. 1 DDE450-64 U1515
Vis, mécanique. Tête cyl. bombee, acier, recouv. phos, N°3 – BA.
-14 1005-21-103-1134 Guard, Trigger. S, 6.220 in. (15.80 cm) max O/A lg. 1 DDE3579-9 U1515
Pontet. Acier, long. h/t max. 6,220 po. (15,80 cm).
-15 5305-21-106-9097 Screw, Spécial, Guard, Trigger, Back. 1 DDE450-58 U1515
Vis spéciale, arrière de pontet.
-16 5315-21-106-6931 Pin, Straight, Headless. S, anti-rust fin, case hardened, 0.144 in. (3.66 mm) nom dia, 0.609 in. 1 DDE450-38 35907
(15.47 mm) nom lg, oval ends W/0. 125 in. (3.05 mm) nom rad.
Goupille, droite sans tête. Acier, fini antirouille, trempé, diam. nom. 0,144 po. (3,66 mm), long. nom.
0,609 po. (15,47 mm), extrémités ovales a/rayon nom. 0,120 po. (3,05 mm).
C-71-108-000/MY-000
Figure 2-4 (Sheet 3 of 3) Body Figure 2-4 (feuille 3 de 3) Carcasse
2-26
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-4-17 1005-21-103-1202 Swivel, Small Arms Sling. S, loop opening 1.120 in. 1 DDE3699 U1515
(28.45 mm) nom w, 0.680 in. (17.27 mm) nom h, fas
1.440 in. (36.58 mm) O/A lg, 0.900 in. (22.86 mm) thd lg, 26 thd/in. UNC.
Battant de bretelle d’armes portatives. Acier boucle s’ouvrant d’une larg. nom. 1,120 po. (28,45 mm), haut. nom. 0,680 po. (17,27 mm), long. fix h/t
1,440 po. (36,58 mm), long. fil 0,900 po.
(22,86 mm), 26 filets/po. UNC.
-18 5310-00-043-5862 Washer, Lock. Split helical ring, cres, pass, 0.255 to 1 MS35337-82 96906
0.267 in. (6.48 to 6.78 mm) ID, 0.489 in.
(12.42 mm) max OD, 0.047 to 0.057 in. (1.19 to
1.48 mm) mat thk.
Rondelle de blocage. Anneau hélicoïdal fendu, cres, passivé, DI 0,255 à 0,267 po. (6,48 à 6,78 mm), DE max. 0,489 po. (12,42 mm), épais. mat. 0,047 à 0,057 po. (1,19 à 1,48 mm).
-19 1005-21-103-1122 Bushing, Trigger Guard. 1 DDE450-19 U1515
Coussinet de pontet.
C-71-108-000/MY-000


Figure 2-5 (Sheet 1 of 3) Rear Sight Figure 2-5 (feuille 1 de 3) Hausse
2-28
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-5-1 1005-21-103-1404 Leaf Sight Assembly, Rear, Folding. 1.625 in. 1 BA3-1237 35907
(41.27 mm) O/A lg, 1.375 in. (34.92 mm) O/A w, disc aperture type.
Hausse, ensemble de planchette, rabattable. Long. h/t 1,625 po. (41,27 mm), larg. h/t 1,375 po.
(34,92 mm), à œilleton.
-2 1005-21-116-5289 Leaf, Rear Sight. 1 B3-1583 35907
Planche verticale de hausse.
(OR/OU)
-2 1005-21-103-1123 Leaf, Rear Sight. 1 B2-1801 35907
Planche vertical de hausse.
-3 5305-21-106-8983 Screw, Special, Elevating, Slide. No 6 – 40NC-2, 1.315 in. (33.40 mm) lg 1 B1-1589 35907
Vis, spéciale de curseur de hausse. N°6 – 40NC-2, long. 1,315 po. (33,40 mm).
-4 1005-21-103-4900 Plunger, Rear Sight Adjusting Screw. 1 DDE450-47 U1515
Poussoir de vis de réglage de hausse.
-5 1005-21-103-5453 Spring, Helical, Compression. S, tinned fin, 0.060 in. 1 DDE450-70 U1515
(1.52 mm) ID, 0.250 in. (6.35 mm) free lg, 0.012 in.
(0.30 mm) dia mat, 9-1/2 coils, must work freely in
0.090 in. (2,29 mm) dia bore.
Ressort hélicoïdal à compression. Acier, fini étamé, DI 0,060 po. (1,52 mm), long. libre 0,250 po.
(6,35 mm), diam. de mat 0,012 po. (0,30 mm), 9-1/2 spires, doit fonctionner librement dans une âme de diam. 0,090 po. (2,29 mm).
C-71-108-000/MY-000
Figure 2-5 (Sheet 2 of 3) Rear Sight Figure 2-5 (feuille 2 de 3) Hausse
2-30
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-5-6 5315-21-106-6934 Pin, Straight, Headless. S, anti-rust fin, 0.056 in. 1 DDE450-36 U1515
(1.42 mm) nom dia , 0.240 in. (6.10 mm) nom. lg.
Goupille, droite, sans tête. Acier, fini anitrouille, diam. nom. 0,056 po. (1,42 mm), long. nom. 0,240 po.
(6,10 mm).
-7 5315-21-106-6927 Pin, Straight, Headless. S, anti-rust fin, 0.047 in. 1 B1-1584 35907
(1.19 mm) nom dia, 0.500 in. (12.7 mm) nom lg, one end chamfered 45° x 0.010 in. (0.25 mm) dp, one end square.
Goupille droite, sans tête. Acier, antirouille, diam. nom. 0,047 po. (1,19 mm), long. nom. 0,500 po.
(12,7 mm), un bout chanfrein à 45° à prof. de
0,010 po. (0,25 mm), un bout carre.
-8 5355-21-106-2129 Knob, Rear Sight Traversing. Knob, round, S, anti- rust fin, 0.410 in. (10.41 mm) thk, 0.500 in. 1 B1-1582 35907
(12.7 mm) OD, 1/4 - 40 UNC internal thread, grip aid surface. W/O skirt, straight shk, unmarked,
3 detent notches 0.020 in. (0.508 mm) dp on back of knob at 120° intervals.
Bouton, de dérive de hausse. Bouton, rond, acier, fini anti-rouille, épais 0, 410 po. (10,41 mm) DE
0,500 po. (12,7 mm), fil interne 1/4 - 40 UNC, surface d'aide de poignée, sans jupe, tige droit, sans marque, 3 entailles de détente à prof.
0,020 po. (0,508 mm ) sur l'arrière du bouton à
120° d'intervalles.
-9 1005-21-106-8981 Screw, Special, Adjusting, Leaf. No 5 – 40NC – 2, 1.45 in. lg. 1 B1-801 35907
Vis spéciale, réglage de planchette. N° 5 – 40NC – 2, larg. 1,5 po. (36,83 mm).
C-71-108-000/MY-000
Figure 2-5 (Sheet 3 of 3) Rear Sight Figure 2-5 (feuille 3 de 3) Hausse
2-32
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-5-10 1005-21-103-1353 Disk, Aperture, Mk 2. S, blued fin, round W/0.059 in. 1 B1-1612 35907
(1.49 mm) dia aperture hole, thd mounted 10-
32 NF –2 thd, 0.290 in. (7.366 mm) thd lg, 0.800 in.
(20.32 mm)OD, 0.100 in. (2.54 mm) thk.
Disque à œilleton Mk 2. Acier, bleuissage, rond, a/œilleton de dia. 0,059 po. (1,49 mm), monture fileté 10 – 32 NF – 2 fil, long. 0,290 po. (7,366 mm), DE 0,800 po. (20,32 mm), épais 0,100 po.
(2,54 mm).
-11 1005-21-103-1118 Slide, Rear Sight, Mk 2. 1 B1-1613 35907
Curseur de hausse Mk 2
-12 1005-21-103-5537 Spring, Helical, Compression. S, tinned fin, 0.114 in. 1 DDE450-69R U1515
(2.90 mm) ID, 0.850 in. (21.59 mm) free lg, 0.036 in.
(0.91 mm) dia mat, 13 coils, must work freely in
0.190 in. (4.83 mm) dia bore.
Ressort hélicoïdal à compression. Acier, fini étamé, DI 0,114 po. (2,90 mm), long. libre 0,850 po.
(21,59 mm), diam. de mat 0,036 po. (0,91 mm), 13 spires, doit fonctionner librement dans une âme de diam. 0,190 po. (4,83 mm).
-13 1005-21-103-1410 Plunger, Rear Sight. 1 DDE450-50R U1515
Poussoir de hausse.
-14 1005-21-103-1420 Spring, Rear Sight Knob. 1 B1-798 35907
Ressort de bouton de hausse
-15 Screw, Machine. S, rd hd, No 3 NC thd, 0.125 in. 1 1G161150 U1515
(0.32 cm) thd lg.
Vis, mécanique. Acier, tête bombee, N° 3 NC fil, long. fil 0,125 po. (0,32 cm).


Figure 2-6 (Sheet 1 of 8) Furniture Figure 2-6 (feuille 1 de 8) Garniture
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-6-1 1005-21-103-1206 Stock Assembly, Fore-End. Walnut or beech, 28.160 in. (71.53 cm) lg. 1 DDE450H U1515
Ensemble de fût de la monture. Noyer ou hêtre, long.
28.160 po. (71,53 cm).
-2 1005-21-116-5050 Stock, Fore-End. 1 DDE450-81R U1515
Fût de monture.
-3 1005-21-103-1210 Cap, Stock, Fore-End. 1 DDE450-13C U1515
Capuchon de fût.
-4 5315-21-106-6933 Pin, Straight, Headless. S, anti-rust fin, 0.144 in. 2 DDE450-31A U1515
(3.66 mm) nom dia, 1.203 in. (3.06 cm) nom lg, oval ends W/0.120 in. (3.05 mm) nom rad.
Goupille droite, sans tête. Acier, fini antirouille, diam. nom. 0,144 po. (3,66 mm), long. nom. 1,203 po.
(3,06 cm), extrémités ovales a/rayon nom.
0,120 po. (3,05 mm).
-5 1005-21-113-7797 Tie Plate. 1 DDE450-42 U1515
Entretoise.
-6 Rivet, Tie Plate. 1 DDE450-37A U1515
Rivet d’entretoise.
-7 1005-21-103-1138 Guard, Hand, Rifle, Front. Walnut, 10.750 in. 1 DDE450D U1515
(27.31 cm) lg O/A.
Ensemble de garde main avant. Noyer, long. h/t
10,750 po. (27,31 cm).
-8 Guard, Front. 1 CRC71 U1515
Garde main avant.
(0
4
N
Figure 2-6 (Sheet 2 of 8) Furniture Figure 2-6 (feuille 2 de 8) Garniture
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-6-9 1005-21-103-5560 Cap, Guard, Hand, Front. 1 DDE450-12B U1515
Capuchon de garde main avant.
-10 1005-21-111-2145 Liner, Hand Guard. S, 0.022 in. (0.56 mm) thk, semi-circular W/2 holes 0.098 in. (2.49 mm) dia. 1 DDE450-29 U1515
Doublure de garde main. Acier, épais, 0,022 po.
(0,56 mm), semi circulaire a/2 trous de diam.
0,098 po. (2,49 mm).
-11 5320-21-106-6953 Rivet, Tubular, Flat Head, Drilled Shank. S, no surface treatment, shk 0.094 in. (2.39 mm) dia 0.250 in. 6 CRC70 35907
(6.35 mm) lg, hd 0.188 in. (4.77 mm) dia, 0.028 in.
(0.71 mm) h.
Rivet tubulaire, tête plate, tige perforée. Acier, aucun traitement extérieur, diam. tige 0,094 po. (2,39 mm), long. 0,250 po. (6,35 mm), diam. tête 0,188 po.
(4,77 mm), haut. 0.028 po. (0,71 mm).
-12 1005-21-103-1139 Guard, Hand, Gun, Rear. Walnut or beech, 10.950 in. 1 DDE450E U1515
(27.813 cm) lg O/A.
Ensemble de garde main arrière. Noyer ou hêtre, long. h/t 10,950 po. (27,813 cm).
-10 1005-21-111-2145 Liner, Hand Guard. S, 0.022 in. (0.56 mm) thk, semi-circular W/2 holes 0.098 in. (2.49 mm) dia. 1 DDE450-29 U1515
Doublure de garde main. Acier, épais, 0,022 po.
(0,56 mm), semi circulaire a/2 trous de diam.
0,098 po. (2,49 mm).
(0
4
N
Figure 2-6 (Sheet 3 of 8) Furniture Figure 2-6 (feuille 3 de 8) Garniture
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-6-11 5320-21-106-6953 Rivet, Tubular, Flat Head, Drilled Shank. S, no surface treatment, shk 0.094 in. (2.39 mm) dia 0.250 in. 2 CRC70 35907
(6.35 mm) lg, hd 0.188 in. (4.77 mm) dia, 0.028 in.
(0.71 mm) h.
Rivet tubulaire, tête plate, tige perforée. Acier, aucun traitement extérieur, diam. tige 0,094 po. (2,39 mm), long. 0,250 po. (6,35 mm), diam. tête 0,188 po.
(4,77 mm), haut. 0.028 po. (0,71 mm).
-13 Guard, Rear. 1 B3-1580 U1515
Garde main arrière.
-14 1005-21-113-8072 Band Assembly, Small Arms Sling Swivel, Upper. 1 BA-10086 U1515
Ensemble de grenadière supérieure d’armes portatives à battant de bretelle.
-15 1005-21-103-1208 Band, Small Arms Sling Swivel, Upper. S, 1.000 in. 1 CRC6 35907
(2.54 cm) lg, 2.420 in. (6.15 cm) h, W/screw type fas, two styles, hinged or solid.
Grenadière supérieur d’armes portatives à battant de bretelle. Acier, long. 1,000 po. (2,54 cm), haut.
2,420 po. (6,15 cm) a/fix. vissée, deux modèles, articulé ou monopièce.
-16 5305-21-106-0535 Screw, Machine. S, anti-rust fin, type No 28A. 1 CRC32 35907
Vis mécanique. Acier, fini antirouille, type N° 28A.
-17 1005-21-113-8073 Band Assembly, Small Arms Sling Swivel, Lower. 1 BA10083 35907
Ensemble de grenadiére inférieure, d’armes portatives.
-16 5305-21-106-0535 Screw, Machine. S, anti-rust fin, type No 28A. 1 CRC32 35907
Vis mécanique. Acier, fini antirouille, type N° 28A.
(0
4
N
Figure 2-6 (Sheet 4 of 8) Furniture Figure 2-6 (feuille 4 de 8) Garniture
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-6-18 1005-21-103-1204 Band, Small Arms Sling Swivel, Lower. S, 0.390 to 1 DDE450-2SH2 U1515
0.440 in. (9.91 to 11.18 mm) lg, 1.953 in. (4.96 mm)
h, W/screw type fas.
Grenadière inférieur d’armes portatives à battant de bretelle. Acier, long. 0,390 à 0,440 po. (9,91 à
11,18 mm), haut. 1,953 po. (4,96 mm), a/fix. vissée.
-19 1005-21-103-1214 Swivel, Small Arms Sling. S, opening 1.310 in. 1 DDE450-82A U1515
(33.3 mm) w, 0.320 in. (8.13 mm) h, 1.662 in.
(42.21 mm) O/A lg, 0.191 in. (4.85 mm) dia swivel mounting hole.
Battant de bretelle d’armes portatives. Acier, ouverture larg. 1,310 po. (33,3 mm), haut. 0,320 po.
(8,13 mm), long. h/t 1,662 po. (42,21 mm), trou de montage du battant de diam. 0,191 po. (4,85 mm).
-20 5305-99-123-7587 Screw, Machine. 7/16 – 14 BSW, 4.920 in. 1 CR510 U1515
(12.50 cm) lg.
Vis mécanique, 7/16 – 14 BSW, long. 4,920 po.
(12,50 cm).
-21 5310-21-107-1316 Washer, Special, Spring Stock. 1 DDE450-90 U1515
Rondelle ressort de monture, spéciale.
-22 5310-00-107-0339 Washer, Non-Metallic. Leather, 5/16 in. (7.94 mm) ID, 25/32 in. (19.83 mm) OD, 1/8 in. (3.18 mm) mat thk. 1 231312 U1278
Rondelle non métallique. Cuir, DI 5/16 po. (7,94 mm), DE 25/32 po. (19,83 mm.), épais. de mat. 1/8 po.
(3,18 mm).
-23 Stock Assembly, Butt, Bantam. (includes sub-items 1 CRC2 35907
24 to 40)
Ensemble de monture de fusil bantam. (comprend les numéros d’index 24 à 40)
(0
4
N
Figure 2-6 (Sheet 5 of 8) Furniture Figure 2-6 (feuille 5 de 8) Garniture
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-6-24 1005-21-103-1236 Stock, Gun, Shoulder, Bantam. Walnut, 12.300 in. 1 CRC2SA 35907
(31.24 cm) lg, 4.780 in. (12.14 cm) w.
Monture de fusil bantam. Noyer, long. 12,300 po.
(31,24 cm), larg. 4,780 po. (12,14 cm).
-25 1005-21-113-1490 Stock, Gun, Shoulder, Bantam. 1 DDE450-80 U1515
Monture de fusil d’épaule bantam. BANTAM
(OR/OU)
-23 1005-21-113-8062 Stock Assembly, Gun, Shoulder, Long. (includes sub-items 24 to 40) 1 CRC2MA U1515
Ensemble de monture de fusil longue. (comprend les numéros d’index 24 à 40)
-24 1005-21-103-1234 Stock, Gun, Shoulder, Long. Walnut, 13.800 in. 1 CRC11SA 35907
(35.05 cm) lg, 4.780 in. (12.14 cm) w.
Monture de fusil d’épaule longue. Noyer, long.
13,800 po. (35,05 cm), larg. 4,780 po. (12,14 cm).
-25 1005-21-113-1424 Stock, Gun, Shoulder, Long. 1 CR480 U1269
Monture de fusil d’épaule longue.
(OR/OU)
-23 1005-21-113-7791 Stock Assembly, Gun, Shoulder, Normal. (includes sub-items 24 to 40) 1 CRC3MA 35907
Ensemble de monture de fusil d’épaule normale.
(comprend les numéros d’index 24 à 40)
-24 1005-21-103-1233 Stock, Gun, Shoulder, Normal. Walnut, 13.300 in. 1 CRC12SA 35907
(33.78 cm) lg, 4.780 in. (12.14 cm) w.
Monture de fusil d’épaule normale. Noyer, long.
13,300 po. (33,78 cm), larg. 4,780 po. (12,14 cm).
(0
4
N
Figure 2-6 (Sheet 6 of 8) Furniture Figure 2-6 (feuille 6 de 8) Garniture
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-6-25 1005-21-113-7773 Stock, Gun, Shoulder, Normal. 1 DDE450-80N U1515
Monture de fusil d’épaule normale.
(OR/OU)
-23 Stock Assembly, Gun, Shoulder, Short. (includes sub-items 24 to 40) 1 CRC4MA 35907
Ensemble de monture de fusil d’épaule courte.
(comprend les numéros d’index 24 à 40)
-24 1005-21-103-1232 Stock, Gun, Shoulder, Short. Walnut, 12.800 in. 1 CRC13SA 35907
(32.51 cm) lg, 4.780 in. (12.14 cm) w.
Monture de fusil d’épaule courte. Noyer, long.
12,800 po. (32,51 cm), larg. 4,780 po. (12,14 cm).
-25 1005-21-113-7789 Stock, Gun, Shoulder, Short. 1 DDE450-80S U1515
Monture de fusil d’épaule courte.
-26 5310-00-011-8776 Washer, Flat. Rd, rd hole, S, phos, 0.468 in. 1 118776 21450
(11.89 mm) ID, 0.921 in. (23.39 mm) OD, 0.065 in. (1.65 mm) mat thk.
Rondelle plate. Rd, trou rd, acier, phos., DI
0,468 po. (11,89 mm), DE 0,921 po. (23,39 mm), épais. de mat. 0,065 po. (1,65 mm).
-27 1005-21-113-7688 Bracket Assembly, Rear Sling Loop. 1 BB6188 U1515
Ensemble de support de battant de bretelle arrière.
-28 1005-21-103-5587 Bracket Rear Sling Loop. 1 DDE450-93 U1515
Support de battant de bretelle arrière.
(0
4
N
Figure 2-6 (Sheet 7 of 8) Furniture Figure 2-6 (feuille 7 de 8) Garniture
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-6-29 1005-21-103-5588 Swivel, Small Arms Sling. S, opening 1.310 in. 1 DDE450-94 U1515
(3.33 mm) w, 0.700 in. (17.78 mm) h, 1.666 in.
(4.23 mm) O/A lg. (2 styles)
Battant de bretelle d’armes portatives. Acier, ouverture larg. 1,310 po. (3,33 mm), haut.
0,700 po. (17,78 mm), long. h/t 1,666 po.
(4,23 mm). (2 types)
(OR/OU)
-30 1005-21-113-8066 Bracket Assembly, Rear Sling Loop. 1 CRC18SA 35907
Ensemble de support de battant de bretelle arrière.
-16 5305-21-106-0535 Screw, Machine. S, anti-rust fin, type No 28A. 1 CRC32 35907
Vis mécanique. Acier, fini antirouille, type N° 28A.
-19 1005-21-103-1214 Swivel, Small Arms Sling. S, opening 1.310 in. 1 DDE450-82A U1515
(33.27 mm) w, 0.320 in. (8.13 mm) h, 1.662 in.
(42.21 mm) O/A lg, 0.191 in. (4.85 mm) dia swivel mounting hole.
Battant de bretelle d’armes portatives. Acier, ouverture larg. 1,310 po. (33,27 mm), haut.
0,320 po. (8,13 mm), long. h/t 1,662 po.
(42,21 mm), trou de montage du battant de diam.
0,191 po. (4,85 mm).
-31 1005-21-103-1209 Bracket, Rear Sling Loop. 1 DDE450-10 U1515
Support de battant de bretelle arrière.
-32 5305-00-010-5992 Screw, Wood. Oval countersunk hd, slot dr, S, blued, No 10 wood, 1.250 in. (3.18 cm) fas lg. 2 B1-818 35907
Vis à bois. Tête ovale fraisee, fendu, acier, bleuissement, bois N° 10, long. fix. 1,250 po.
(3,18 cm).
(0
4
N
Figure 2-6 (Sheet 8 of 8) Furniture Figure 2-6 (feuille 8 de 8) Garniture
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-6-33 1005-21-103-1207 Plate Assembly, Butt, Shoulder Gun Stock. 1 BA2-808 U1515
(Sub item NSN 1005-21-107-3086)
Ensemble de plaque de couche, monture de fusil d’épaule. (Sous-item NNO 1005-21-107-3086)
-34 1005-21-116-7865 Plate, Butt. 1 CGB7409 35907
Plaque de couche.
-35 5305-21-107-1317 Screw, Machine. fil hd, S, anti-rust fin, No 3-BA 1 B1-809 35907
Vis mécanique. Tête cyl., acier, fini antirouille, N° 3-BA.
-36 1005-21-103-1212 Spring Trap, Butt Plate. (2 styles) 1 DDE450-78 U1515
Ressort de portière de plaque de couche.
(2 modèles)
-37 1005-21-103-1358 Trap Assembly, Butt Plate. (Alternate item 1 CGB731 SA 35907
NSN 1005-21-103-1198)
Ensemble de portiere de plaque de couche.
(Autre item NNO 1005-21-103-1198)
-38 1005-21-113-6963 Trap, Butt Plate. 1 DDE450-84 U1515
Portiere de plaque de couche.
-39 5315-21-106-6939 Pin, Straight, Headless. S, anti-rust fin, 0.102 in. (2.59 mm) nom dia , 0.610 in. 1 CGB7411 35907
(15.49 mm) nom lg.
Goupille droit, sans tête. Acier, fini antirouille, diam. nom. 0,102 po. (2,59 mm), long. nom.
0,610 po. (15,49 mm).
-40 5305-21-107-0338 Screw, Wood. Oval countersunk hd, slot dr, S, phos, No 18 wood, 1.500 in. (3.81 cm) fas lg. 2 DDE450-61 U1515
Vis à bois. Tête ovale fraisee, fendue, acier, phos., bois, N° 18, long. fix. 1,500 po. (3,81 cm).
C-71-108-000/MY- 000

PART 3

ASSOCIATED EQUIPMENT

INTRODUCTION



1. Figure 3-1 details the magazine sling and
cleaning equipment associated with the Rifle, .22 Calibre, Lee Enfield, C No 7 MK 1, as well as the gauges associated with this rifle.
PART 3
ASSOCIATED EQUIPEMENT /
ÉQUIPEMENT CONNEXE
INTRODUCTION
1. La figure 3-1 illustre l'equipement
connexe du fusil, calibre .22, Lee Enfield, C N° 7 MK 1.
3-1
C-71-108-000/MY-000
Figure 3-1 (Sheet 1 of 4) Associated Equipment Figure 3-1 (feuille 1 de 4) Équipement connexe
3-2
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
3-1-1 1005-21-103-1199 Magazine, Cartridge. 1 BA2-1594 35907
Chargeur de cartouches.
-2 1005-21-103-1219 Case, Magazine. 1 B3-814 35907
Boîtier de chargeur.
-3 1005-21-103-1215 Platform Assembly, Magazine. 1 CGB729SA 35915
Ensemble de plateau de chargeur.
-4 Platform, Magazine. 1 B2-1587 35907
Plateau de chargeur.
-5 1005-21-116-7869 Spring, Magazine Platform. 1 B3-796 35907
Ressort de plateau de chargeur.
-6 5320-21-106-6952 Rivet, Solid, Flat Head. S, no surface treatment, str shk 0.073 in. (1.85 mm) dia, 0.110 in. (2.79 mm) lg, hd 0.160 in. (4.06 mm) dia 0.030 in. (0.76 mm) h. 2 101307 U1515
Rivet massif, tête plate. Acier, aucun traitement extérieur, tige droite diam. 0,073 po. (1,85 mm), long.
0,110 po. (2,79 mm), tête diam. 0,160 po. (4,06 mm), haut. 0,030 po. (0,76 mm).
-7 1005-21-103-5445 Spring, Magazine, Auxiliary. 1 DDE450-68 U1515
Ressort auxiliaire de chargeur.
-8 1005-21-106-6963 Bottle, Applicator. Plastic, 1 oz., 0.720 in. (18.29 mm) dia, 3.540 in. (8.99 cm) O/A lg, W/screw on cap and spoon type applicator. 1 102533 35907
Burette. Plastique, 1 oz, diam. 0,720 po.
(18,29 mm), long. h/t 3,540 po. (8,99 cm), a/vis sur capuchon et applicateur de type spatule.
C-71-108-000/MY-000
Figure 3-1 (Sheet 2 of 4) Associated Equipment Figure 3-1 (feuille 2 de 4) Équipement connexe
3-4
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
3-1-9 5220-21-107-2608 Rod, Plug Gauge. cal .22. 1 87884 35913
Baguette de rectitude de canon, cal .22.
-10 1005-21-103-7195 Brush, Cleaning, Small Arms, C4. Brush spiral rd, W/threaded end, hog or nylon bristles, 0.250 in. 1 CSAID3-1555-2A 35907
(0.635 cm) brush dia, 1.750 in. (4.44 cm) brush lg, 3.200 in. (8.128 cm) O/A lg, 6-32 UNC-2B thd
0.380 in. (0.965 cm) lg.
Brosse de nettoyage, armes portatives, C4. Brosse rond spiralée, a/bout fileté, briens de nylon ou porc, diam. 0,250 po. (0,635 cm), long. 1,750 po. ,
(4,44 cm), long. h/t 3,200 po. (8,128 cm) 6-32
UNC-2B fil, long. fil 0,380 po. (0.965 cm).
-11 1005-21-103-7196 Brush, Cleaning, Small Arms, C5. Brush spiral rd, W/threaded end, bronze wire bristles, 0.250 in. 1 SMC3 35907
(0.635 cm) brush dia, 1.750 in. (4.44 cm) brush lg, 3.200 in. (8.128 cm) O/A lg, 6-32 UNC-2B thd
0.380 in. (0.965 cm) lg.
Brosse de nettoyage d'armes portatives, C5. Brosse rond spiralée, a/bout fileté, briens de bronze, diam.
0,250 po. (0,635 cm), long. 1,750 po. (4,44 cm), long. h/t 3,200 po. (8,128 cm) 6-32 UNC-2B fil, long. fil 0,380 po. (0.965 cm).
-12 1005-21-103-5085 Jag. Brass, 3.000 in. (76.2 mm) O/A lg, 0.200 in. 1 CSA1 D3-1555-5 35907
(5.08 mm) w, 6-32 UNC-2B thd.
Pointe. Laiton, Long. h/t 3.000 po. (76.2 mm), larg.
0,200 po. (5,08 mm), 6-32 UNC-2B fil.
C-71-108-000/MY-000
Figure 3-1 (Sheet 3 of 4) Associated Equipment Figure 3-1 (feuille 3 de 4) Équipement connexe
3-6
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
3-1-13 1005-21-103-5083 Swab Holder Section, Small Arms Cleaning Rod. 1 CSAID3-1555-3 35907
Brass, 3.250 in. (8.25 cm) lg, 0.180 in. (0.45 cm) w, 6-32 UNC-2B thd 0.375 in. (0.95 cm) lg.
Section retenue de chiffon, baguette de nettoyage, des armes portatives. Laiton, long. 3,250 po.
(8,25 cm), larg. 0,180 po. (0,45 cm), 6-32
UNC-2B fil, long. fil. 0,375 po. (0,95 cm).
-14 5220-21-107-2627 Gage, Headspace. Steel, NOT GO type, 0.0460 in. gauging lg, 0.22 cal. 1 104342 35907
Jauge de feuillure. Acier, type « NOT GO». 0,0460 po. long. de jauge, cal .22.
-15 5220-21-107-2628 Gage, Headspace. Steel, GO type, 0.0400 in. gauging lg, 0.22 cal. 1 104343 35907
Jauge de feuillure. Acier, type «GO». 0,0400 po, long. de jauge, cal .22.
-16 5220-21-107-2606 Gage, Firing Pin Protrusion. GO-NOT GO type.
Jauge de saillie de percuteur, type «GO - NO GO ».
-17 5220-21-107-2610 Gage, Plug, Plain Cylindrical. Single end, NOT GO type, 0.2200 in. OD, 3 in. O/A lg, 1.500 in. gauging lg, 0.180 in. dia shaft. 1 104177 35907
Jauge de rectitude de canon à tige cylindrique. Un seul bout, type «NOT GO», DE 0,2200 po., long h/t
3 po., long. de jauge 1,50 po., diam. de tige 0,180 po.
-18 5220-21-107-2611 Gage, Plug, Plain Cylindrical. Single end, GO Type, 0.2170 in. OD. 1 104176 35907
Jauge de rectitude de canon à tige cylindrique. Un seul bout, type «GO», DE 0.2170 po.
C-71-108-000/MY-000
Figure 3-1 (Sheet 4 of 4) Associated Equipment Figure 3-1 (feuille 4 de 4) Équipement connexe
3-8
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
3-1-19 1005-21-103-5082 Rod, Cleaning, Small Arms. C Mk 1, S, 0.180 in. 1 CSA1 D3-1555-4 35907
(0.457 cm) OD, 36.000 in. (91.44 cm) O/A lg, "T" type handle, 1 section W/6-32 UNC-2A thd to receive cleaning tools.
Baguette de nettoyage d'armes portatives. C MK 1, Acier, DE 0,180 po. (0,457 cm), long. h/t 36,000 po.
(91,44 cm), poignée en "T", 1 section, a/filetage 6-32
UNC-2A pour recevoir les outils de nettoyage.
-20 1005-21-103-5084 Case, Rifle. Wood, 46.750 in. (118.74 cm) O/A lg, 4.875 in. (12.38 cm) w, 8.125 in. (20.63 cm) h, fitted 1 CSAID3-767 35907
W/2 hinges, 2 hasps, and turnbuckle fasteners, web carrying handles.
Boîte à fusil. Bois, long. h/t 46,750 po. (118,74 cm), larg.4, 875 po. (12,38 cm), haut. 8,125 po.
(20,63 cm), garni de 2 charnières, 2 loquets, et attaches de tourillon, poignée de transport en toile.
-21 1005-21-103-5089 Swab, Small Arms Cleaning. Cotton, 2.000 in. 1 TEXT1-17-2 35907
(5.08 cm) lg, 1.000 in. (2.54 cm) w, packaged
100 per bundle.
Chiffon de nettoyage d’armes portatives. Coton, long.
2,000 po. (5,08 cm), larg. 1,000 po. (2,54 cm), 100 par liasse.
-22 1005-21-103-1156 Sling, Small Arms, C Mk 1. Woven webbing, khaki, open brass loop adjustment. 1 CRC58 35907
Bretelles d’armes portatives, C Mk 1. Toile tissée, kaki, réglage par boucle laiton ouverte.
C-71-108-000/MY- 000
PART 4
CROSS-REFERENCE INDEX
PARTIE 4
INDEX DES RENVOIS
NATO STOCK NUMBERS TO MANUFACTURER NUMBERS
NUMÉROS DE NOMENCLATURE OTAN AUX NUMÉROS DU FABRICANT
NSN NNO Mfr No. Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
1005 -21-103 -1111 DDE450-127M015 2-2 -6 U1515
1005 -21-103 -1112 DDE450-127-0 2-2 -6 U1515
1005 -21-103 -1113 DDE450-127P015 2-2 -6 U1515
1005 -21-103 -1114 DDE450-127P030 2-2 -6 U1515
1005 -21-103 -1115 DDE450-127P045 2-2 -6 U1515
1005 -21-103 -1116 DDE450-127P075 2-2 -6 U1515
1005 -21-103 -1118 B 1-1613 2-5 -11 35907
1005 -21-103 -1121 DDE450-72ASHI-2 2-3 -10 U1515
1005 -21-103 -1122 DDE450-19 2-4 -19 U1515
1005 -21-103 -1123 B2-1801 2-5 -2 35907
1005 -21-103 -1133 B3-1528 2-4 -1 35907
1005 -21-103 -1134 D D E3579-9 2-4 -14 U 1515
1005 -21-103 -1138 D D E450 D 2-6 -7 U 1515
1005 -21-103 -1139 DDE450E 2-6 -12 U1515
1005 -21-103 -1142 D D E450-85 2-4 -11 U 1515
1005 -21-103 -1147 D D E450-8AN D 17 2-4 -8 U 1515
1005 -21-103 -1155 82 2-1 -10 36223
1005 -21-103 -1156 CRC58 3-1 -22 35907
1005 -21-103 -1199 BA2-1594 3-1 -1 35907
1005 -21-103 -1200 D D E450-45 2-2 -10 U 1515
1005 -21-103 -1201 D D E450-77 2-4 -12 U 1515
1005 -21-103 -1202 D D E3699 2-4 -17 U 1515
1005 -21-103 -1203 L-71-108-000/LC-000 2-1 -8 35898
1005 -21-103 -1204 DDE450-2SH2 2-6 -18 U1515
1005 -21-103 -1206 DDE450H 2-6 -1 U1515
1005 -21-103 -1207 BA2-808 2-6 -33 U 1515
1005 -21-103 -1208 CRC6 2-6 -15 35907
1005 -21-103 -1209 D D E450-10 2-6 -31 U 1515
1005 -21-103 -1210 DDE450-13C 2-6 -3 U1515
1005 -21-103 -1212 D D E450-78 2-6 -36 U 1515
1005 -21-103 -1214 D D E450-82A 2-6 -19 U 1515
4-1
C-71-108-000/MY- 000
NATO STOCK NUMBERS TO MANUFACTURER NUMBERS
NUMÉROS DE NOMENCLATURE OTAN AUX NUMÉROS DU FABRICANT
NSN NNO Mfr No. Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
1005 -21-103 -1214 D D E450-82A 2-6 -19 U 1515
1005 -21-103 -1215 CGB729SA 3-1 -3 35915
1005 -21-103 -1216 DDE450-15 2-4 -5 U 1515
1005 -21-103 -1219 B3-814 3-1 -2 35907
1005 -21-103 -1229 B2-800 2-3 -6 35907
1005 -21-103 -1232 CRC13SA 2-6 -24 35907
1005 -21-103 -1233 CRC2SA 2-6 -24 35907
1005 -21-103 -1234 CRC11SA 2-6 -24 35907
1005 -21-103 -1235 DDE450-18B 2-3 -3 U1515
1005 -21-103 -1236 CRC2SA 2-6 -24 35907
1005 -21-103 -1330 D D E3579-6 2-3 -2 U 1515
1005 -21-103 -1331 L-71-108-000/LC-000 2-1 -2 35898
1005 -21-103 -1332 L-71-108-000/LC-000 2-1 -4 35898
1005 -21-103 -1335 D D E450-66 2-4 -7 U 1515
1005 -21-103 -1342 BA2-1591 2-2 -1 35907
1005 -21-103 -1345 B3-1581-4 2-3 -7 35907
1005 -21-103 -1346 B3-1581-3 2-3 -7 35907
1005 -21-103 -1347 B3-1581-2 2-3 -7 35907
1005 -21-103 -1348 B3-1581-1 2-3 -7 35907
1005 -21-103 -1349 B3-1581-0 2-3 -7 35907
1005 -21-103 -1350 B 1-1585 2-3 -8 35907
1005 -21-103 -1352 CSAI D 1600 2-1 -3 35907
1005 -21-103 -1353 B1-1612 2-5 -10 35907
1005 -21-103 -1354 CSAI D 1600 2-1 -5 35907
1005 -21-103 -1355 CSAI D 1600 2-1 -7 35907
1005 -21-103 -1356 CSAI D 1600 2-1 -9 35907
1005 -21-103 -1358 CGB731SA 2-6 -37 35907
1005 -21-103 -1365 B2-1579 2-3 -9 35907
1005 -21-103 -1366 L-71-108-000/LC-000 2-1 -6 35898
1005 -21-103 -1375 B3-1581-5 2-3 -7 35907
1005 -21-103 -1401 D D E450-95 2-2 -7 U 1515
1005 -21-103 -1403 B2-1575 2-2 -3 35907
1005 -21-103 -1404 BA3-1237 2-5 -1 35907
1005 -21-103 -1407 DDE450-127P060 2-2 -6 U1515
1005 -21-103 -1410 DDE450-50R 2-5 -13 U1515
1005 -21-103 -1420 B 1-798 2-5 -14 35907
1005 -21-103 -4881 DDE450-127P090 2-2 -6 U1515
4-2
C-71-108-000/MY- 000
NATO STOCK NUMBERS TO MANUFACTURER NUMBERS
NUMÉROS DE NOMENCLATURE OTAN AUX NUMÉROS DU FABRICANT
NSN NNO Mfr No. Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
1005 -21-103 -4882 CSAI D 1-1238 2-2 -6 35907
1005 -21-103 -4883 CRC67 2-2 -6 35915
1005 -21-103 -4884 CRC68 2-2 -6 35915
1005 -21-103 -4885 DDE450-127M030 2-2 -6 U1515
1005 -21-103 -4900 DDE450-47 2-5 -4 U1515
1005 -21-103 -5082 CSA1D3-1555-4 3-1 -19 35907
1005 -21-103 -5083 CSAID3-1555-3 3-1 -13 35907
1005 -21-103 -5084 CSAID3-767 3-1 -20 35907
1005 -21-103 -5085 CSA1D3-1555-5 3-1 -12 35907
1005 -21-103 -5089 TEXT 1-17-2 3-1 -21 35907
1005 -21-103 -5445 D D E450-68 3-1 -7 U1515
1005 -21-103 -5451 DDE450-76 2-4 -6 U1515
1005 -21-103 -5453 DDE450-70 2-5 -5 U1515
1005 -21-103 -5537 DDE450-69R 2-5 -12 U1515
1005 -21-103 -5538 DDE450-74 2-3 -5 U1515
1005 -21-103 -5560 DDE450-12B 2-6 -9 U1515
1005 -21-103 -5587 DDE450-93 2-6 -28 U1515
1005 -21-103 -5588 DDE450-94 2-6 -29 U1515
1005 -21-103 -7195 CSAID3-1555-2A 3-1 -10 35907
1005 -21-103 -7196 SMC3 3-1 -11 35907
1005 -21-106 -6963 102533 3-1 -8 35907
1005 -21-106 -8981 B 1-801 2-5 -9 35907
1005 -21-109 -2624 L-71-108-000/LC-000 2-1 -1 35898
1005 -21-111 -2145 DDE450-29 2-6 -10 U1515
1005 -21-113 -1424 CR480 2-6 -25 U1269
1005 -21-113 -1490 DDE450-80 BANTAM 2-6 -25 U1515
1005 -21-113 -6963 DDE450-84 2-6 -38 U1515
1005 -21-113 -7645 B3-1574 2-2 -2 35907
1005 -21-113 -7677 DDE450-8ITEM1-2 2-4 -10 U1515
1005 -21-113 -7688 BB6188 2-6 -27 U1515
1005 -21-113 -7692 DDE450-17 2-4 -9 U1515
1005 -21-113 -7773 DDE450-80N 2-6 -25 U1515
1005 -21-113 -7789 DDE450-80S 2-6 -25 U1515
1005 -21-113 -7791 CRC3MA 2-6 -23 35907
1005 -21-113 -7797 DDE450-42 2-6 -5 U1515
1005 -21-113 -8059 BA2-1592 2-3 -1 U1515
1005 -21-113 -8062 CRC2MA 2-6 -23 U1515
4-3
C-71-108-000/MY- 000
NATO STOCK NUMBERS TO MANUFACTURER NUMBERS
NUMÉROS DE NOMENCLATURE OTAN AUX NUMÉROS DU FABRICANT
NSN NNO Mfr No. Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
1005 -21-113 -8066 CRC18SA 2-6 -30 35907
1005 -21-113 -8072 BA-10086 2-6 -14 U1515
1005 -21-113 -8073 BA10083 2-6 -17 35907
1005 -21-116 -5050 D D E450-81 R 2-6 -2 U 1515
1005 -21-116 -5289 B3-1583 2-5 -2 35907
1005 -21-116 -7865 CGB7409 2-6 -34 35907
1005 -21-116 -7869 B3-796 3-1 -5 35907
5220 -21-107 -2606 104341 3-1 -16 35907
5220 -21-107 -2608 87884 3-1 -9 35913
5220 -21-107 -2610 104177 3-1 -17 35907
5220 -21-107 -2611 104176 3-1 -18 35907
5220 -21-107 -2627 104342 3-1 -14 35907
5220 -21-107 -2628 104343 3-1 -15 35907
5305 -00-010 -5992 B 1-818 2-6 -32 35907
5305 -21-106 -0535 CRC32 2-6 -16 35907
5305 -21-106 -8983 B 1-1589 2-5 -3 35907
5305 -21-106 -8984 D D E450-62A 2-2 -8 U 1515
5305 -21-106 -9093 DDE450-54 2-3 -11 U1515
5305 -21-106 -9094 D D E450-53 2-4 -3 U 1515
5305 -21-106 -9097 D D E450-58 2-2 -9 U 1515
5305 -21-106 -9097 DDE450-58 2-4 -15 U1515
5305 -21-107 -0338 DDE450-61 2-6 -40 U1515
5305 -21-107 -1214 DDE450-60B 2-3 -4 U1515
5305 -21-107 -1317 B 1-809 2-6 -35 35907
5305 -21-107 -1331 DDE450-64 2-4 -13 U1515
5305 -21-107 -1332 331383 2-2 -5 U 1515
5305 -99-123 -7587 CR510 2-6 -20 U1515
5310 -00-011 -8776 118776 2-6 -26 21450
5310 -00-043 -5862 MS35337-82 2-4 -18 96906
5310 -00-107 -0339 231312 2-6 -22 U1278
5310 -21-107 -1316 D D E450-90 2-6 -21 U 1515
5315 -21-106 -6917 D D E450-35 2-2 -4 U 1515
5315 -21-106 -6927 B 1-1584 2-5 -7 35907
5315 -21-106 -6931 DDE450-38 2-4 -16 35907
5315 -21-106 -6932 D D E2838-3 2-4 -4 U 1515
5315 -21-106 -6933 D D E450-31 A 2-6 -4 U 1515
5315 -21-106 -6934 D D E450-36 2-5 -6 U 1515
4-4
C-71-108-000/MY- 000
NATO STOCK NUMBERS TO MANUFACTURER NUMBERS
NUMÉROS DE NOMENCLATURE OTAN AUX NUMÉROS DU FABRICANT
NSN NNO Mfr No. Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
5315 -21-106 -6939 CGB7411 2-6 -39 35907
5320 -21-106 -6952 101307 3-1 -6 U1515
5320 -21-106 -6953 CRC70 2-6 -11 35907
5355 -21-106 -2129 B1-1582 2-5 -8 35907
4-5
C-71-108-000/MY- 000
MANUFACTURER NUMBERS TO NATO STOCK NUMBERS NUMÉROS DU FABRICANT AUX NUMÉROS DE OTAN
Mfr No. NSN NNO Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
101307 5320 -21-106 -6952 3-1 -6 U1515
102533 1005 -21-106 -6963 3-1 -8 35907
104176 5220 -21-107 -2611 3-1 -18 35907
104177 5220 -21-107 -2610 3-1 -17 35907
104341 5220 -21-107 -2606 3-1 -16 35907
104342 5220 -21-107 -2627 3-1 -14 35907
104343 5220 -21-107 -2628 3-1 -15 35907
118776 5310 -00-011 -8776 2-6 -26 21450
1G161150 2-5 -15 U1515
231312 5310 -00-107 -0339 2-6 -22 U1278
331383 5305 -21-107 -1332 2-2 -5 U1515
82 1005 -21-103 -1155 2-1 -10 36223
87884 5220 -21-107 -2608 3-1 -9 35913
B 1-1582 5355 -21-106 -2129 2-5 -8 35907
B 1-1584 5315 -21-106 -6927 2-5 -7 35907
B1-1585 1005 -21-103 -1350 2-3 -8 35907
B 1-1589 5305 -21-106 -8983 2-5 -3 35907
B1-1612 1005 -21-103 -1353 2-5 -10 35907
B1-1613 1005 -21-103 -1118 2-5 -11 35907
B1-798 1005 -21-103 -1420 2-5 -14 35907
B 1-801 1005 -21-106 -8981 2-5 -9 35907
B 1-809 5305 -21-107 -1317 2-6 -35 35907
B 1-818 5305 -00-010 -5992 2-6 -32 35907
B2-1575 1005 -21-103 -1403 2-2 -3 35907
B2-1579 1005 -21-103 -1365 2-3 -9 35907
B2-1587 3-1 -4 35907
B2-1801 1005 -21-103 -1123 2-5 -2 35907
B2-800 1005 -21-103 -1229 2-3 -6 35907
B3-1528 1005 -21-103 -1133 2-4 -1 35907
B3-1574 1005 -21-113 -7645 2-2 -2 35907
B3-1576 2-4 -2 U1515
B3-1580 2-6 -13 U1515
B3-1581-0 1005 -21-103 -1349 2-3 -7 35907
B3-1581-1 1005 -21-103 -1348 2-3 -7 35907
B3-1581-2 1005 -21-103 -1347 2-3 -7 35907
B3-1581-3 1005 -21-103 -1346 2-3 -7 35907
B3-1581-4 1005 -21-103 -1345 2-3 -7 35907
4-6
C-71-108-000/MY- 000
MANUFACTURER NUMBERS TO NATO STOCK NUMBERS NUMÉROS DU FABRICANT AUX NUMÉROS DE OTAN
Mfr No. NSN NNO Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
B3-1581-5 1005 -21-103 -1375 2-3 -7 35907
B3-1583 1005 -21-116 -5289 2-5 -2 35907
B3-796 1005 -21-116 -7869 3-1 -5 35907
B3-814 1005 -21-103 -1219 3-1 -2 35907
BA10083 1005 -21-113 -8073 2-6 -17 35907
BA-10086 1005 -21-113 -8072 2-6 -14 U1515
BA2-1591 1005 -21-103 -1342 2-2 -1 35907
BA2-1592 1005 -21-113 -8059 2-3 -1 U1515
BA2-1594 1005 -21-103 -1199 3-1 -1 35907
BA2-808 1005 -21-103 -1207 2-6 -33 U1515
BA3-1237 1005 -21-103 -1404 2-5 -1 35907
BB6188 1005 -21-113 -7688 2-6 -27 U1515
CGB729SA 1005 -21-103 -1215 3-1 -3 35915
CGB731SA 1005 -21-103 -1358 2-6 -37 35907
CGB7409 1005 -21-116 -7865 2-6 -34 35907
CGB7411 5315 -21-106 -6939 2-6 -39 35907
CR480 1005 -21-113 -1424 2-6 -25 U1269
CR510 5305 -99-123 -7587 2-6 -20 U1515
CRC 11 SA 1005 -21-103 -1234 2-6 -24 35907
CRC12SA 1005 -21-103 -1233 2-6 -24 35907
CRC13SA 1005 -21-103 -1232 2-6 -24 35907
CRC 18SA 1005 -21-113 -8066 2-6 -30 35907
CRC2 2-6 -23 35907
CRC2MA 1005 -21-113 -8062 2-6 -23 U1515
CRC2SA 1005 -21-103 -1236 2-6 -24 35907
CRC32 5305 -21-106 -0535 2-6 -16 35907
CRC3MA 1005 -21-113 -7791 2-6 -23 35907
CRC4MA 2-6 -23 35907
CRC58 1005 -21-103 -1156 3-1 -22 35907
CRC6 1005 -21-103 -1208 2-6 -15 35907
CRC67 1005 -21-103 -4883 2-2 -6 35915
CRC68 1005 -21-103 -4884 2-2 -6 35915
CRC70 5320 -21-106 -6953 2-6 -11 35907
CRC71 2-6 -8 U1515
CSA1D3-1555-4 1005 -21-103 -5082 3-1 -19 35907
CSA1D3-1555-5 1005 -21-103 -5085 3-1 -12 35907
CSAI D 1-1238 1005 -21-103 -4882 2-2 -6 35907
4-7
C-71-108-000/MY- 000
MANUFACTURER NUMBERS TO NATO STOCK NUMBERS NUMÉROS DU FABRICANT AUX NUMÉROS DE OTAN
Mfr No. NSN NNO Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
CSAI D 1600 1005 -21-103 -1352 2-1 -3 35907
CSAI D 1600 1005 -21-103 -1354 2-1 -5 35907
CSAI D 1600 1005 -21-103 -1355 2-1 -7 35907
CSAI D 1600 1005 -21-103 -1356 2-1 -9 35907
CSAID3-1555-2A 1005 -21-103 -7195 3-1 -10 35907
CSAID3-1555-3 1005 -21-103 -5083 3-1 -13 35907
CSAID3-767 1005 -21-103 -5084 3-1 -20 35907
DDE2838-3 5315 -21-106 -6932 2-4 -4 U1515
DDE3579-6 1005 -21-103 -1330 2-3 -2 U1515
DDE3579-9 1005 -21-103 -1134 2-4 -14 U1515
DDE3699 1005 -21-103 -1202 2-4 -17 U1515
DDE450-10 1005 -21-103 -1209 2-6 -31 U1515
DDE450-127-0 1005 -21-103 -1112 2-2 -6 U1515
DDE450-127M015 1005 -21-103 -1111 2-2 -6 U1515
DDE450-127M030 1005 -21-103 -4885 2-2 -6 U1515
DDE450-127P015 1005 -21-103 -1113 2-2 -6 U1515
DDE450-127P030 1005 -21-103 -1114 2-2 -6 U1515
DDE450-127P045 1005 -21-103 -1115 2-2 -6 U1515
DDE450-127P060 1005 -21-103 -1407 2-2 -6 U1515
DDE450-127P075 1005 -21-103 -1116 2-2 -6 U1515
DDE450-127P090 1005 -21-103 -4881 2-2 -6 U1515
DDE450-12B 1005 -21-103 -5560 2-6 -9 U1515
DDE450-13C 1005 -21-103 -1210 2-6 -3 U1515
DDE450-15 1005 -21-103 -1216 2-4 -5 U1515
DDE450-17 1005 -21-113 -7692 2-4 -9 U1515
DDE450-18B 1005 -21-103 -1235 2-3 -3 U1515
DDE450-19 1005 -21-103 -1122 2-4 -19 U1515
DDE450-29 1005 -21-111 -2145 2-6 -10 U1515
DDE450-2SH2 1005 -21-103 -1204 2-6 -18 U1515
DDE450-31A 5315 -21-106 -6933 2-6 -4 U1515
DDE450-35 5315 -21-106 -6917 2-2 -4 U1515
DDE450-36 5315 -21-106 -6934 2-5 -6 U1515
DDE450-37A 2-6 -6 U1515
DDE450-38 5315 -21-106 -6931 2-4 -16 35907
DDE450-42 1005 -21-113 -7797 2-6 -5 U1515
DDE450-45 1005 -21-103 -1200 2-2 -10 U1515
DDE450-47 1005 -21-103 -4900 2-5 -4 U1515
4-8
C-71-108-000/MY- 000
MANUFACTURER NUMBERS TO NATO STOCK NUMBERS NUMÉROS DU FABRICANT AUX NUMÉROS DE OTAN
Mfr No. NSN NNO Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
DDE450-50R 1005 -21- 103 -1410 2-5 -13 U1515
DDE450-53 5305 -21- 106 -9094 2-4 -3 U1515
DDE450-54 5305 -21- 106 -9093 2-3 -11 U1515
DDE450-58 5305 -21- 106 -9097 2-2 -9 U1515
DDE450-58 5305 -21- 106 -9097 2-4 -15 U1515
DDE450-60B 5305 -21- 107 -1214 2-3 -4 U1515
DDE450-61 5305 -21- 107 -0338 2-6 -40 U1515
DDE450-62A 5305 -21- 106 -8984 2-2 -8 U1515
DDE450-64 5305 -21- 107 -1331 2-4 -13 U1515
DDE450-66 1005 -21- 103 -1335 2-4 -7 U1515
DDE450-68 1005 -21- 103 -5445 3-1 -7 U1515
DDE450-69R 1005 -21- 103 -5537 2-5 -12 U1515
DDE450-70 1005 -21- 103 -5453 2-5 -5 U1515
DDE450-72ASHI-2 1005 -21- 103 -1121 2-3 -10 U1515
DDE450-74 1005 -21- 103 -5538 2-3 -5 U1515
DDE450-76 1005 -21- 103 -5451 2-4 -6 U1515
DDE450-77 1005 -21- 103 -1201 2-4 -12 U1515
DDE450-78 1005 -21- 103 -1212 2-6 -36 U1515
DDE450-80 BANTAM 1005 -21- 113 -1490 2-6 -25 U1515
DDE450-80N 1005 -21- 113 -7773 2-6 -25 U1515
DDE450-80S 1005 -21- 113 -7789 2-6 -25 U1515
DDE450-81R 1005 -21- 116 -5050 2-6 -2 U1515
DDE450-82A 1005 -21- 103 -1214 2-6 -19 U1515
DDE450-82A 1005 -21- 103 -1214 2-6 -19 U1515
DDE450-84 1005 -21- 113 -6963 2-6 -38 U1515
DDE450-85 1005 -21- 103 -1142 2-4 -11 U1515
DDE450-8AND17 1005 -21- 103 -1147 2-4 -8 U1515
DDE450-8ITEM1-2 1005 -21- 113 -7677 2-4 -10 U1515
DDE450-90 5310 -21- 107 -1316 2-6 -21 U1515
DDE450-93 1005 -21- 103 -5587 2-6 -28 U1515
DDE450-94 1005 -21- 103 -5588 2-6 -29 U1515
DDE450-95 1005 -21- 103 -1401 2-2 -7 U1515
DDE450D 1005 -21- 103 -1138 2-6 -7 U1515
DDE450E 1005 -21- 103 -1139 2-6 -12 U1515
DDE450H 1005 -21- 103 -1206 2-6 -1 U1515
L-71-108-000/LC-000 1005 -21-109 -2624 2-1 -1 35898
L-71-108-000/LC-000 1005 -21-103 -1331 2-1 -2 35898
4-9
C-71-108-000/MY- 000
MANUFACTURER NUMBERS TO NATO STOCK NUMBERS NUMÉROS DU FABRICANT AUX NUMÉROS DE OTAN
Mfr No. NSN NNO Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
L-71-108-000/LC-000 1005 -21- 103 -1332 2-1 -4 35898
L-71-108-000/LC-000 1005 -21- 103 -1366 2-1 -6 35898
L-71-108-000/LC-000 1005 -21- 103 -1203 2-1 -8 35898
MS35337-82 5310 -00- 043 -5862 2-4 -18 96906
SMC3 1005 -21- 103 -7196 3-1 -11 35907
TEXT1-17-2 1005 -21- 103 -5089 3-1 -21 35907
4-10


EN FRANÇAIS




C-71-108-000/MY- 000
TABLE OF CONTENTS PAGE . . . 1-1
PART 1 - INTRODUCTION . . . . . . . . . . General . . . . . . . . . . . . . . . . . . . . . . . . . PART 2 - GROUP ASSEMBLY . . . 1-1 PARTIE 1 - INTRODUCTION . . . . . . . . . Généralités . . . . . . . . . . . . . . . . . . . . . . . PARTIE 2 - LISTE DES PIÈCES PAR
. . .1-1
PARTS LIST (GAPL) . . . . . . . . . . . . . . . 2-1 GROUPE D'ASSEMBLAGE (LPGA) . . . 2-1
Introduction . . . . . . . . . . . . . . . . . . . . . . . . .2-1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . .2-1
PART 3 - ASSOCIATED EQUIPMENT . . . . 3-1 PARTIE 3 - ÉQUIPEMENT CONNEXE . . . . 3-1
Introduction . . . . . . . . . . . . . . . . . . . . . . . . .3-1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . .3-1
PART 4 - CROSS REFERNCE INDEX . . . . 4-1 PARTIE 4 - INDEX DES RENVOIS . . . . . . . 4-1
NATO Stock Numbers to Numéros de nomenclature OTAN
Manufacturer Numbers . . . . . . . . . . . . . . 4-1 aux numéros du fabricant . . . . . . . . . . . . . . . 4-1
Manufacturer Numbers to Numéros du fabricant aux
NATO Stock Numbers . . . . . . . . . . . . . . . 4-6 numéros de nomenclature OTAN . . . . . . 4-6
LIST OF FIGURES LISTE DES FIGURES
FIGURE TITLE PAGE FIGURE TITRE PAGE
2-1 General View of Equipment . . . . . . 2-2 2-1 Vue d'ensemble du fusil . . . . . . . . . 2-2
2-2 Barrel and Front Sight . . . . . . . . . . 2-6 2-2 Canon et guidon . . . . . . . . . . . . . . 2-6
2-3 Bolt . . . . . . . . . . . . . . . . . . . . . . . . 2-16 2-3 Culasse mobile . . . . . . . . . . . . . . 2-16
2-4 Body . . . . . . . . . . . . . . . . . . . . . . . 2-22 2-4 Carcasse . . . . . . . . . . . . . . . . . . . 2-22
2-5 Rear Sight . . . . . . . . . . . . . . . . . . 2-28 2-5 Hausse . . . . . . . . . . . . . . . . . . . . . 2-28
2-6 Furniture . . . . . . . . . . . . . . . . . . .2-34 2-6 Garniture . . . . . . . . . . . . . . . . . . . 2-34
3-1 Associated Equipment . . . . . . . . . . 3-2 3-1 Équipement connexe . . . . . . . . . . . 3-2
i/ii
C-71-108-000/MY- 000
PART 1
INTRODUCTION
GENERAL
1. This CFTO contains the parts
identification lists detailing by illustration, descriptive part name and part number, all parts of the Rifle, .22 Calibre, Lee Enfield, C No 7 MK 1 and it's associated equipment.
2. This CFTO is for identification purposes
only and is not an authority to procure parts. C-71-108-000/MX-000 will be used for parts procurement.
3. Parts are listed in top-down breakdown
sequence to show major assemblies, subassemblies, and component parts. The relationship of a part to the next higher assembly is shown by indentation of the part name in the descriptive column.
4. Illustrative plates precede the
corresponding descriptive text and all identified parts are referred to by a figure-index number.
5. The NATO Commercial and/or
Government Entity code (NCAGE) is a five digit number identifying manufacturers and non- manufacturing organizations which are considered as manufacturers. The NCAGE codes applicable to this publication are:
a. U1269 - Ministry of Defence (Army) ASCA HQ, Ha Ha Road, Woolwich London, United Kingdom, SE18 4QF, 1081 854 2242.
b. U1278 - Ministry of Defence (Navy), DGST (N) 83B Room 35 F Block, Ensleigh Bath, United Kingdom, BA1 5AB, 01225 467508.
PARTIE 1
INTRODUCTION
GÉNÉRALITÉS
1. Ces instructions contiennent les
nomenclatures de toutes les pièces du fusil, calibre .22, Lee Enfield, C N°7, Mk 1, en les détaillant par leur numéro, leur nom descriptif et les illustrations.
2. Ces instructions ne servent qu'à
l'identification des pièces et non d'ouvrage de référence pour se procurer les pièces. C-71-108-000/MX-000 servira de document d'approvisionnement.
3. Les pièces sont données par séquence,
des plus gros ensembles aux sous-ensembles et éléments. La relation d'une pièce au prochain ensemble est indiquée par le retrait du nom de la pièce dans la colonne "description".
4. Les illustrations précèdent le texte
descriptif correspondant et toutes les pièces identifiées comportent un numéro de figure et d'index.
5. Le Code OTAN d'établissement d'état et
privé (COEEP) est un code à cinq caractères attribué aux fabricants ou aux organismes considérés comme des fabricants. Les codes de COEEP concernés par cette publication sont:
a. U1269 -Minsitry of Defence (ARMY) ASCA HQ, Ha Ha Road, Woolwich, London, United Kingdom, SE18 4Qf, 0181 854 2242
b. U1278 - Ministry of Defence (Navy), DGST (N), 83 B Room 35, F Block, Ensleigh Bath, United Kingdom, BA1 5AB, 01225 467508.
1-1
C-71-108-000/MY- 000
c. U1515 - Ministry of Defence (Army), Army Scaling Cataloguing Authority, Central Drawing Issues TMD 6 Ha Ha Road, Woolwich London, United Kingdom, SE18 4QF, 1081 854 2242.
d. 21450 - Army Weapons Command, Attn. AMSWE-REE-S, Rock Island, IL, USA, 61201
e. 35898 - Department of National Defence, national Defence Headquarters, Mgen. George R Pearkes BLDG, Ottawa, ON, Canada, K1A 0K2, 613 992 4581
f. 35907 - Director General Land Equipement, Program Management, Mgen. George R Pearkes BLDG, Ottawa, ON, Canada, K1A 0K2, 819 997 9497.
g. 35913 - Directorate of Electrical and Mechanical Engineering, Ottawa, ON, Canada.
h. 35915 - Canadian Ordnance Number, Ottawa, ON, Canada.
j. 36223 - Winchester-Western/Canada/Ltd, Coburg, ON, Canada.
k. 96906 - Military Standards, Promulgated by Military Departments Under Authority of Defense Standarization Manual 4120 3-M, USA.
6. Canadian Forces Catalogue of Material
A-LM-137-COM/LX-001 (CFP 137) will take precedence over the Parts List when there is a difference in part number or designation between the two publications. If an NSN no longer appears in CFP 137, the manufacturer's part number will be cross-referenced from CFP A-LM-137-003/LX-000 for the revised NSN.
c. U1515 - Ministry of Defence (Army), ASCA, Central Drawing Issues TMD, 6 Ha Ha Road, Woolwich London, United Kingdom, SE18 4QF, 0181 854 2242.
d. 21450 - Army Weapons Command, Rock Island Arsenal, IL, USA, 61201.
e. 35898 Quartier Général De La Défense Nationale, bâtiment Mgen George R Peakes., Ottawa ON, Canada, K1A 0K2, 613 992 4581
f. 35907 - Director General Land Equipment Program Management, bâtiment Mgen George R Peakes., Ottawa ON, Canada, K1A 0K2, 819 997 9497
g. 35913 - Directorate of Electrical and Mechanical Engineering, Ottawa, ON, Canada.
h. 35915 - Canadian Ordnance Numbers, Ottawa, ON, Canada.
j. 36223 - Winchester Western Canada Ltd, Coburg ON, Canada.
k. 96906 - Military Standards Promulgated by Military Departments Under Authority of Defense Standardization Manual 4120 3-M, USA.
6. Le Catalogue du Matériel du
Gouvernement du Canada (CMGC) (PFC A-LM-137-COM/LX-000), primera sur la nomenclature dans le cas d'une différence dans le numéro ou la désignation d'une pièce entre les deux publications. Si un NNO n'apparaît plus dans le PFC 137, le numéro de pièce du fabricant servira à trouver le numéro NNO révisé par référence croisée.
1-2
C-71-108-000/MY- 000
7. Maintenance procedures and operational
essentiality will be dealt with in accordance to the following documents:
a. A-LM-137 Series (CFP 137):
b. CFP 189;
c. CFP A-LM-501-001/AG-003; and
d. CFTO C-04 005 024/AM-000.
8. Amendments to stock numbers and
designations will be published in the Canadian Forces Catalogue of Material CFP A-LM-137-COM/LX-001 and may not necessarily appear as amendments to this publication. Stock numbers and descriptions in this publication may be amended when required as published in the CFP 137 series publications. However, official amendments to this document will only be published by the OPI.
9. The parts lists presented in this
instruction, include information originally
contained in the following document:
a. C-71-101-000MY-000, Parts Lists, June 1959.
10. List of Abbreviations:
A/A . . . . . . . . . . . . . . . . . . . . . . . . .As Applicable A/F . . . . . . . . . . . . . . . . . . . . . . .Across the flats blk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Black BR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .British cd . . . . . . . . . . . . . . . . . . . . . . . . . . . . .cadmium CDN . . . . . . . . . . . . . . . . . . . . . . . . . . .Canadian CF . . . . . . . . . . . . . . . . . . . . . .Canadian Forces CFP . . . . . . . . . . . .Canadian Forces Publication CFTO . . . . . . .Canadian Forces Technical Order ctd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Coated DCI . . . . .Director Cataloguing and Identification
7. Les opérations d'entretien et les principes
de fonctionnement seront traités conformément aux documents suivants :
a. Série A-LM-137 (PFC 137);
b. PFC 189;
c. PFC A-LM-501-001/AG-003; et
d. ITFC C-04-005-024/AM-000.
8. Les amendements des descriptions et
numéros de nomenclature seront publiés dans les catalogues des Forces canadiennes PFC A-LM-137-COM/LX-000, sans nécessairement paraître comme amendements dans la présente publication. Les descriptions et numéros de nomenclature de cette publication pourront au besoin être amendés selon les modifications publiées dans la série A-LM-137. Cependant, les amendements officiels concernant ce document ne seront publiés que par le BPR.
9. La liste de pièces présentée dans ce
document, comprend l'information contenue originalement dans la publication suivante :
a. C-71-101-000/MY-000, Liste des Pièces de Rechange, juin 59
10. Liste d'abréviations :
a/ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .avec
a/b . . . . . . . . . . . . . . . . . . . . . . . . . . . .au besoin a/e . . . . . . . . . . . . . . . . . . . . . .avec équipement AP . . . . . . . . . . . . . . . . . . . . . . .armes portatives atel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .atelier BPR . . . . . . .Bureau de première responsabilité
br. . . . . . . . . . . . . . . . . . . . . . . . . . . britannique
cdn . . . . . . . . . . . . . . . . . . . . . . . . . . . .canadien
cd . . . . . . . . . . . . . . . . . . . . . . . . . . . . .cadmium
cyl . . . . . . . . . . . . . . . . . . . . . . . . . . . .cylindrique
cm . . . . . . . . . . . . . . . . . . . . . . . . . . . .centimètre
1-3
C-71-108-000/MY- 000
Dia . . . . . . . . . . . . . . . . . . . . . . . . . . . .Diameter COEEP . . . . . . . . . . .code OTAN des fabricants
DSSPM . . . . . . .Directorate of Soldier Services DCI . . . . . . . . . . . . . . .Directeur - Catalogage et
Program Management identification
DND . . . . . . . . .Department of National Defence DAPES . . . . . . . . . . .Directeur - Administration
dr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Drive du programme
fas . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Fastener (de l'équipement du soldat)
fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fill ister ° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .degré
fin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .finish diam . . . . . . . . . . . . . . . . . . . . . . . . . . . .diamètre
fl. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Flat dr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .droit
GAPL . . . . . . . . . . . .Group Assembly Parts List ent . . . . . . . . . . . . . . . . . . . . . . . . . entraî nement
h . . . . . . . . . . . . . . . . . . . . . . . . . .High or Height ép . . . . . . . . . . . . . . . . . . . . .épais ou épaisseur
hd. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Head É.-U . . . . . . . . . . . . . . . . . . . . . . . . . . . États-U n is
hex . . . . . . . . . . . . . . . . . . . . . . . . . . . . .hexagon fabr . . . . . . . . . . . . . . . . . . . . . . . . . . . . .fabricant
in. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Inch FC . . . . . . . . . . . . . . . . . . . .Forces canadiennes
IND . . . . . . . . . . . . . . . . . . . . . . . . . .Indentation filet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .filetage
lg . . . . . . . . . . . . . . . . . . . . . . . . .Long or Length filets/po . . . . . . . . . . . . . . . . . . . .filets par pouce
Mfr . . . . . . . . . . . . . . . . . . . . . . . . .Manufacturer fix . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .fixation
mm . . . . . . . . . . . . . . . . . . . . . . . . . . . .Millimetre haut . . . . . . . . . . . . . . . . . . . . . . .haut ou hauteur
NATO . . . . . . .North Atlantic Treaty Organization h/t . . . . . . . . . . . . . . . . . . . . . . . . . . . . .hors tout
NDID . . . . . . . . . . . . .National Defence Index of hex . . . . . . . . . . . . . . . . . . . . . . . . . . .hexagonal
Documentation IRFC . . . . . . . . . . . . . .Index des références des
nom. . . . . . . . . . . . . . . . . . . . . . . . . . . .Nominal Forces canadiennes
NS . . . . . . . . . . . . . . . . . . . . . . . . . .Nonstandard ITFC . . . . . . . . . . . . .Instructions techniques des
NCAGE . . . . . . . . . . . . . .NATO Commercial and Forces canadiennes
Governmental Entity code larg . . . . . . . . . . . . . . . . . . . . . . .large ou largeur
NSN . . . . . . . . . . . . . . . . . .NATO Stock Number long. . . . . . . . . . . . . . . . . . . . . .long ou longueur
# or No . . . . . . . . . . . . . . . . . . . . . . . . . .Number LPGA . . . . . . . . . . . .liste des pièces par groupe
O/A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Overall d'assemblage
OPI . . . . . . . . . . . . . . .Office of Primary Interest m/a . . . . . . . . . . . . . . . . . . .d'un méplat à l'autre
phos . . . . . . . . . . . . . . . . . . . . . . . . .Phosphated MDN . . . . . . .Ministère de la Défense nationale
pltd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .plated mm . . . . . . . . . . . . . . . . . . . . . . . . . . . .millimètre
PPB . . . . . . . . . . . .Provisional Parts Breakdown NNO . . . . . . . . .numéro de nomenclature OTAN
Rd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Round nr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .noir
S. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Steel nom . . . . . . . . . . . . . . . . . . . . . . . . . . . . .nominal
SA . . . . . . . . . . . . . . . . . . . . . . . . . . .Small Arms N° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .numéro
shk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Shank NS . . . . . . . . . . . . . . . . . . . . . . . . .non standard
sl. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Slot OTAN . . . . . . . . . . . . . .Organisation du traité de
str . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Straight l'Atlantique Nord
sub . . . . . . . . . . . . . . . . . . . . . . . . . .Subordinate PFC . . . . . . . . . . . . . . . .Publications des Forces
thd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Thread . . . . . . . . . . . . . . . . . . . . . . . . . . . .canadiennes
thk . . . . . . . . . . . . . . . . . . . . .Thick or Thickness phos . . . . . . . . . . . . . . . . . . . . . . . . . . .phosphaté
UNC . . . . . . . . . . . . . . .Unified National Coarse . . . . . . . . .Unified National Extra Fine pl. . . . . . . plaq . . . . . . . . . . . . . . . . . . . . . . . . . . . . .plat
UNEF . . . é
......................... plaque
UNF . . . . . . . . . . . . . . . . . .Unified National Fine po . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pouce
US . . . . . . . . . . . . . . . . . . . . . . . . .United Sates QGDN . . . . . . . . . . . . . . .Quartier Général de la
Défense Nationale
1-4
C-71-108-000/MY- 000
U/O . . . . . . . . . . . . . . . . . . . . . . . . . . . .Used On w . . . . . . . . . . . . . . . . . . . . . . . . . .Wide or Width W . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .With Wksp . . . . . . . . . . . . . . . . . . . . . . . . . .Workshop W/E . . . . . . . . . . . . . . . . . . . . .With Equipement W/O . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Without
11. The cross-reference between NSN and
Mfr numbers are detailed in Par 4.
12. Any observations, comments or
criticisms, which would assist in increasing the value of this publication, should be addressed to:
NATIONAL DEFENCE HEADQUARTERS MGEN GEORGE R. PEARKES BUILDING OTTAWA, CANADA
K1A 0K2
Attention: DSSPM 5-4
recouv. . . . . . . . . . . . . . . . . . . . . . . . . .recouvert Qté . . . . . . . . . . . . . . . . . . . . . . . . . . . . .quantité s/ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sans sub . . . . . . . . . . . . . . . . . . . . . . . . . . .subordonné UNC . . . . . . . . . . . . . . . . . . . . . .filetage grossier UNEF . . . . . . . . . . . . . . . . . . . . . .filetage très fin UNF . . . . . . . . . . . . . . . . . . . . . . . . . .filetage fin UNS . . . . . . . . . . . . . .filetage spécial normalisé u/s . . . . . . . . . . . . . . . . . . . . . . . . . . . .utilisé sur
11. Les renvois entre les numéros NNO et du
fabricant ou de dessin sont détaillés à la partie 4.
12. Les observations, critiques ou
commentaires éventuels qui permettraient d'améliorer cette publication, doivent être adressées à :
QUARTIER GÉNÉRAL DE LA DÉFENSE NATI ONALE
MGEN GEORGE R. PEARKES BUILDING OTTAWA, CANADA
K1A 0K2
Attention : DAPES 5-4
1-5/1-6
C-71-108-000/MY- 000
PART 2
GROUP ASSEMBLY PARTS LIST
INTRODUCTION

1. Figure 2-1 illustrates the general view of
the main equipment. Figures 2-2 through 2-5 detail the component parts breakdown of the main equipment.
PARTIE 2
LISTE DES PIÈCES PAR GROUPE
D'ASSEMBLAGE (LPGA)
INTRODUCTION
1. La figure 2-1 illustre la vue d'ensemble du
fusil. Les figures 2-2- à 2-6 représentent l'éclaté du fusil en ses pièces.
2-1
C-71-108-000/MY-000
Figure 2-1 (Sheet 1 of 2) General View of Equipment Figure 2-1 (feuille 1 de 2) Vue generale de l'équipement
2-2
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-1-1 1005-21-109-2624 Rifle, Calibre .22, C No 7, Mk 1, W/E. manual feed, manually operated, W/stock, A/A lg, W/items as per check list L-71-108-000/LC-000. 1 CHECKLIST / liste de contrôle L-71- 108-000/LC-000 35898
Fusil, Calibre .22, C N°7 Mk 1, a/e. Opération manuelle, a/culasse mobile, longeur a/b, a/e selon le numéro de liste de contrôle L-71-108-000/LC-000.
-2 1005-21-103-1331 Rifle, Calibre .22, C No 7, Mk 1, W/E. Includes rifle, W/bantam butt, NSN 1005 - 21-103-1352. 1 CHECKLIST / liste de contrôle L-71- 35898
Fusil, Calibre .22,C N°7, Mk 1, a/e. Comprend fusil, a/monture de fusil bantam, NNO 1005-21-103-1352. 108-000/LC-000
-3 1005-21-103-1352 Rifle, Calibre .22, C No 7, Mk 1, Bantam Butt. 1 CSAID1600 35907
Fusil, Calibre .22, C N°7, Mk 1, monture de fusil bantam.
-4 1005-21-103-1332 Rifle, Calibre .22, C No 7, Mk 1, W/E. Includes rifle, W/long butt, NSN 1005-21-103-1554. 1 CHECKLIST / liste de contrôle L-71- 35898
Fusil, Calibre .22,C N°7, Mk 1, a/e. Comprend fusil, a/monture de fusil longue, NNO 1005-21-103-1554. 108-000/LC-000
-5 1005-21-103-1354 Rifle, Calibre .22, C No 7, Mk 1, Long Butt. 1 CSAID1600 35907
Fusil, Calibre .22, C N°7, Mk 1, monture de fusil longue.
-6 1005-21-103-1366 Rifle, Calibre .22, C No 7, Mk 1, W/E. Includes rifle, W/normal butt, NSN 1005-21-103-1555. 1 CHECKLIST / liste 108-000/LC-000 35898
Fusil, Calibre .22,C N°7, Mk 1, a/e. Comprend fusil, a/monture de fusil normale, NNO 1005-21-103-1555.
-7 1005-21-103-1355 Rifle, Calibre .22, C No 7, Mk 1, Normal Butt. 1 CSAID1600 35907
Fusil, Calibre .22, C N°7, Mk 1, monture de fusil normale.
C-71-108-000/MY-000
Figure 2-1 (Sheet 2 of 2) General View of Equipment Figure 2-1 (feuille 2 de 2) Vue generale de l'équipement
2-4
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-1-8 1005-21-103-1203 Rifle, Calibre .22, C No 7, Mk 1, W/E. Includes rifle, W/short butt, NSN 1005-21-103-1356. 1 CHECKLIST / liste de contrôle L-71- 35898
Fusil, Calibre .22, C N°7, Mk 1, a/e. Comprend fusil a/monture de fusil courte, NNO 1005-21-103-1356. 108-000/LC-000
-9 1005-21-103-1356 Rifle, Calibre .22, C No 7, Mk 1, Short Butt. 1 CSAID1600 35907
Fusil, Calibre .22, C N°7, Mk 1, monture de fusil courte.
-10 1005-21-103-1155 Rifle, Calibre .22, C No 7, Mk 1, C2B1. 42.500 in. 1 82 36223
(107.95 cm) O/A lg, W/O breech bolt, for drill purposes only.
Fusil, Calibre .22, C N°7, Mk 1, C2B1. Long. h/t
42,500 po. (107,95 cm), sans culasse mobile, pour l'instruction seulement.
C-71-108-000/MY-000
Figure 2-2 (Sheet 1 of 5) Barrel and Front Sight Figure 2-2 (feuille 1 de 5) Canon et guidon
2-6
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-2-1 1005-21-103-1342 Barrel Assembly, Rifle, Calibre .22. 25.250 in. 1 BA2-1591 35907
(64.14 cm) lg, 6 grooves, right-hand rifling.
Ensemble de canon, fusil, calibre .22. Long. h/t
25,250 po. (64,14 cm), 6 rayures, rayage à droite.
-2 1005-21-113-7645 Barrel, Rifle, Calibre .22. 25.250 in. (64.14 cm) 1 B3-1574 35907
O/A lg, 6 grooves, right-hand rifling.
Canon, fusil, calibre .22. Long. h/t 25,250 po.
(64,14 cm), 6 rayures, rayage à droite.
-3 1005-21-103-1403 Block, Band, Front Sight. 1 B2-1575 35907
Collier de support de guidon.
-4 5315-21-106-6917 Pin, Tapered, Plain. S, phos, 0.250 in. (6.35 mm) taper per ft., 0.450 in. (11.43 mm) nom lg, pin size 1 DDE450-35 U1515
5/0, ends oval W/0. 120 in. (3.05 mm) nom rad.
Goupille, effilée, unie. Acier, phos, 0,250 po.
(6,35 mm) partie effilée par pi, long. nom. 0,450 po.
(11,43 mm), dimension de goupille 5/0, bouts ovale a/rayon nom. de 0,120 po. (3,05 mm).
-5 5305-21-107-1332 Screw, Special, Front Sight. 1 331383 U1515
Vis, spéciale de guidon.
-6 1005-21-103-4882 Blade, Front Sight. Minus 0.045 in. (1.14 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 CSAID1-123 35907
0.273 to 0.277 in. (6.93 to 7.04 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Moins 0,045 po. (1,14 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,273 to 0,277 po. (6,93 à
7,04 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
C-71-108-000/MY-000
Figure 2-2 (Sheet 2 of 5) Barrel and Front Sight Figure 2-2 (feuille 2 de 5) Canon et guidon
2-8
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-2-6 1005-21-103-4885 Blade, Front Sight. Minus 0.030 in. (0.76 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 DDE450-127M030 U1515
0.288 to 0.292 in. (7.32 à 7.42 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Moins 0,030 po. (0,76 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,288 to 0,292 po. (7,32 à
7,42 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
-6 1005-21-103-1111 Blade, Front Sight. Minus 0.015 in. (0.38 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 DDE450-127M015 U1515
0.303 to 0.307 in. (7.70 to 7.80 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Moins 0,015 po. (0,38 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,303 à 0,307 po. (7,70 à
7,80 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
-6 1005-21-103-1112 Blade, Front Sight. Zero, C Mk 1, S, blued finish, blade 1 DDE450-127-0 U1515
0.050 in. (1.27 mm) w, sight 0.318 to 0.322 in. (8.08 to 8.18 mm) h O/A, base 0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Zéro, C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon
0,318 à 0,322 po. (8,08 à 8,18 mm), larg. de base
0,430 po. (10,92 mm), long. de base 0,355 po.
(9,02 mm).
(OR/OU)
C-71-108-000/MY-000
Figure 2-2 (Sheet 3 of 5) Barrel and Front Sight Figure 2-2 (feuille 3 de 5) Canon et guidon
2-10
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-2-6 1005-21-103-1113 Blade, Front Sight. Plus 0.015 in. (0.38 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 DDE450-127P015 U1515
0.333 to 0.337 in. (8.46 to 8.56 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Plus 0.015 po., (0.38 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,333 à 0,337 po. (8,46 à
8,56 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
-6 1005-21-103-1114 Blade, Front Sight. Plus 0.030 in. (0.76 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 DDE450-127P030 U1515
0.348 to 0.352 in. (8.84 to 8.94 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Plus 0.030 po. (0.76 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,348 à 0,352 po. (8,84 à
8,94 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
-6 1005-21-103-1115 Blade, Front Sight. Plus 0.045 in. (1.14 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 DDE450-127P045 U1515
0.363 to 0.352 in. (9.22 to 9.32 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Plus 0.045 po. (1,14 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,363 à 0,367 po. (9,22 à
9,32 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
C-71-108-000/MY-000
Figure 2-2 (Sheet 4 of 5) Barrel and Front Sight Figure 2-2 (feuille 4 de 5) Canon et guidon
2-12
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-2-6 1005-21-103-1407 Blade, Front Sight. Plus 0.060 in. (1.52 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 DDE450-127P060 U1515
0.378 to 0.382 in. (9,60 to 9,70 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Plus 0.060 po. (1,52 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,378 à 0,382 po. (9,60 à
9,70 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
-6 1005-21-103-1116 Blade, Front Sight. Plus 0.075 in. (1.91 mm), C Mk 1, 1 DDE450-127P075 U1515
S, blued finish, blade 0.050 in. (1.27 mm) w, sight
0.393 to 0.397 in. (9.98 to 10.08 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Plus 0.075 po. (1,91 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,393 à 0,397 po. (9,98 à
10,08 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
-6 1005-21-103-4881 Blade, Front Sight. Plus 0.090 in. (2.29 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 DDE450-127P090 U1515
0.408 to 0.412 in. (10.36 to 10.46 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Plus 0.090 po. (2,29 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,408 à 0,412 po. (10,36 à
10,46 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
C-71-108-000/MY-000
Figure 2-2 (Sheet 5 of 5) Barrel and Front Sight Figure 2-2 (feuille 5 de 5) Canon et guidon
2-14
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-2-6 1005-21-103-4883 Blade, Front Sight. Plus 0.105 in. (2.66 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 CRC67 35915
0.423 to 0.427 in. (10.74 to 10.85 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Plus 0.105 po. (2,66 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,423 à 0,427 po. (10,74 à
10,85 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
(OR/OU)
-6 1005-21-103-4884 Blade, Front Sight. Plus 0.120 in. (3.05 mm), C Mk 1, S, blued finish, blade 0.050 in. (1.27 mm) w, sight 1 CRC68 35915
0.438 to 0.442 in. (11.43 to 11.54 mm) h O/A, base
0.430 in. (10.92 mm) w, 0.355 in. (9.02 mm) lg.
Lame de guidon. Plus 0.120 po. (3,05 mm), C Mk 1, acier, bleuissage, larg. de lame 0,050 po. (1,27 mm), haut. h/t de guidon 0,438 à 0,442 po. (11,43 à
11,54 mm), larg. de base 0,430 po. (10,92 mm), long. de base 0,355 po. (9,02 mm).
-7 1005-21-103-1401 Protector, Front Sight. (Mk 1 or Mk 2). 1 DDE450-95 U1515
Protégé guidon. (Mk 1 or Mk 2).
-8 5305-21-106-8984 Screw, Front Sight Protector. Screw, spécial, 1 DDE450-62A U1515
No 4 – 3A, 0.85 in. (21.59 mm) lg. (Mk 1 Protector)
Vis de protégé guideon. Vis spéciale, N°4 – 3A, long. 0,85 po. (21,59 mm). (Mk 1 Protecteur)
-9 5305-21-106-9097 Screw, Spécial, Guard, Trigger, Back. (Mk 2 Protector) 1 DDE450-58 U1515
Vis, spéciale, arrière de pontet. (Mk 2 Protecteur)
-10 1005-21-103-1200 Ring, Retaining, Rear Hand Guard. 1 DDE450-45 U1515
Anneau de retenue de garde main arrière.
C-71-108-000/MY-000
Figure 2-3 (Sheet 1 of 3) Bolt
Figure 2-3 (feuille 1 de 3) Culasse mobile
2-16
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-3-1 1005-21-113-8059 Bolt Assembly, Breech. 1 BA2-1592 U1515
Ensemble de culasse mobile.
-2 1005-21-103-1330 Bolt, Breech. S, blued finish, 5.560 in. (14.12 cm) lg O/A. 1 DDE3579-6 U1515
Culasse mobile. Acier, bleuissage, long. h/t
5,560 po. (14,12 cm).
-3 1005-21-103-1235 Cocking Piece. C Mk 2. 1 DDE450-18B U1515
Chien. C Mk 2.
-4 5305-21-107-1214 Screw, Machine. Fil hd, S, anti-rust finish, No 4 - BA, 0.250 in.(6.35 mm) fas lg. 1 DDE450-60B U1515
Vis mécanique. Tête cyl, bombée, acier, fini antirouille, N°4 - BA, long. fix. 0,250 po. (6,35 mm).
-5 1005-21-103-5538 Spring, Cocking Piece. Spring, helical, compression, S, tinned, 0.262 in. (6.65 mm) ID, 3.410 in. (8.66 cm) free lg, 0.024 in. (0.61 mm) mat dia, 30-1/2 coils, 1 DDE450-74 U1515
must work freely in 0.363 in.(9.22 mm) dia bore and over 0.252 in.(6.40 mm) dia rod.
Ressort de tige du percuteur. Ressort hélicoïdal à compression, acier, étamé, DI 0,262 po. (6,65 mm), long. libre 3,410 po. (8,66 cm), Diam. de mat
0,024 po. (0,61 mm), 30-1/2 spires, doit fonctionner librement dans une âme de diam. 0,363 po. (9,22 mm) et d’un rayon supérieur à 0,252 po. (6,40 mm).
-6 1005-21-103-1229 Rod, Firing Pin. 1 B2-800 35907
Tige du percuteur.
-7 1005-21-103-1349 Head, Breech Bolt, No 0. 1 B3-1581-0 35907
Tête de culasse mobile, N°0.
(OR/OU)
C-71-108-000/MY-000
Figure 2-3 (Sheet 2 of 3) Bolt
Figure 2-3 (feuille 2 de 3) Culasse mobile
2-18
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-3-7 1005-21-103-1348 Head, Breech Bolt, No 1. 1 B3-1581-1 35907
Tête de culasse mobile, N°1.
(OR/OU)
-7 1005-21-103-1347 Head, Breech Bolt, No 2. 1 B3-1581-2 35907
Tête de culasse mobile, N°2.
(OR/OU)
-7 1005-21-103-1346 Head, Breech Bolt, No 3. 1 B3-1581-3 35907
Tête de culasse mobile, N°3.
(OR/OU)
-7 1005-21-103-1345 Head, Breech Bolt, No 4. 1 B3-1581-4 35907
Tête de culasse mobile, N°4.
(OR/OU)
-7 1005-21-103-1375 Head, Breech Bolt, No 5. 1 B3-1581-5 35907
Tête de culasse mobile, N°5.
-8 1005-21-103-1350 Pin, Firing. Pin, shoulder, headless, S, blued finish, 1.358 to 1.362 in. (34.49 to 34.59 mm) lg, 0.091 to 1 B1-1585 35907
0.093 in. (2.31 to 2.36 mm) shk dia, 0.010 to 0.015 in.
(0.25 to 0.38 mm) rad on spherical striking face.
Percuteur. Goupille à epaulement, sans tête, acier, fini bleuissement, long. 1,358 à 1,362 po. (34,49 à
34,59 mm), diam. de tige 0,091 à 0,093 po. (2,31 à
2,36 mm), 0,010 à 0,015 po. (0,25 à 0,38 mm) rayon sur visage frappant sphérique.
-9 1005-21-103-1365 Extractor, Cartridge. 1 B2-1579 35907
Extracteur de cartouches.
-10 1005-21-103-1121 Spring, Cartridge Extractor. 1 DDE450-72ASHI-2 U1515
Ressort d’extracteur de cartouches.
C-71-108-000/MY-000
Figure 2-3 (Sheet 3 of 3) Bolt
Figure 2-3 (feuille 3 de 3) Culasse mobile
2-20
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-3-11 5305-21-106-9093 Screw, Special, Cartridge Extractor. No 5 – BA, 0.30 in. lg. 1 DDE450-54 U1515
Vis spéciale d’extracteur de cartouches. N°5 – BA, long. 0,30 po. (7,62 mm).
C-71-108-000/MY-000
Figure 2-4 (Sheet 1 of 3) Body Figure 2-4 (feuille 1 de 3) Carcasse
2-22
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-4-1 1005-21-103-1133 Body, Rifle, Complete. 1 B3-1528 35907
Ensemble de caracasse.
-2 Body, Rifle. 1 B3-1576 U1515
Carcasse, fusil.
-3 5305-21-106-9094 Screw, Spécial, Ejector. No 3 – BA. 1 DDE450-53 U1515
Vis, spéciale d’éjecteur. N°3 – BA.
-4 5315-21-106-6932 Pin, Straight, Headless. S, anti-rust fin, case hardened, 0.144 in.(3.66 mm) nom dia. 0.760 in. 2 DDE2838-3 U1515
(19.30 mm) nom lg, oval ends W/0. 120 in. nom rad.
Goupille, droite, sans tête. Acier, fini antirouille, trempé. diam. nom. 0,144 po. (3,66 mm). long. nom.
0,760 po. (19,30 mm), extrémités ovales a/rayon nom. 0,120 po. (3,05 mm).
-5 1005-21-103-1216 Catch, Magazine. 1 DDE450-15 U1515
Loquet de chargeur.
-6 1005-21-103-5451 Spring, Sear. 1 DDE450-76 U1515
Ressort de gâchette.
-7 1005-21-103-1335 Sear. S, 1.750 in. (4.45 cm) lg O/A, 0.249 in. 1 DDE450-66 U1515
(6.32 mm) w O/A.
Gâchette, Acier, long. h/t 1,750 po. (4,45 cm), larg. h/t 0,249 po. (6,32 mm).
-8 1005-21-103-1147 Bolt, Locking. 1 DDE450-8AND17 U1515
Verrou de culasse.
-9 1005-21-113-7692 Catch, Safety. 1 DDE450-17 U1515
Loquet de sûreté.
C-71-108-000/MY-000
Figure 2-4 (Sheet 2 of 3) Body Figure 2-4 (feuille 2 de 3) Carcasse
2-24
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-4-10 1005-21-113-7677 Bolt, Locking. 1 DDE450-8ITEM1-2 U1515
Verrou de culasse.
-11 1005-21-103-1142 Trigger. 1 DDE450-85 U1515
Détente.
-12 1005-21-103-1201 Spring, Bolt Locking. (2 models) 1 DDE450-77 U1515
Ressort de verrou de culasse. (2 modèles)
-13 5305-21-107-1331 Screw, Machine. Fil hd, S, phos ctd, No 3 – BA. 1 DDE450-64 U1515
Vis, mécanique. Tête cyl. bombee, acier, recouv. phos, N°3 – BA.
-14 1005-21-103-1134 Guard, Trigger. S, 6.220 in. (15.80 cm) max O/A lg. 1 DDE3579-9 U1515
Pontet. Acier, long. h/t max. 6,220 po. (15,80 cm).
-15 5305-21-106-9097 Screw, Spécial, Guard, Trigger, Back. 1 DDE450-58 U1515
Vis spéciale, arrière de pontet.
-16 5315-21-106-6931 Pin, Straight, Headless. S, anti-rust fin, case hardened, 0.144 in. (3.66 mm) nom dia, 0.609 in. 1 DDE450-38 35907
(15.47 mm) nom lg, oval ends W/0. 125 in. (3.05 mm) nom rad.
Goupille, droite sans tête. Acier, fini antirouille, trempé, diam. nom. 0,144 po. (3,66 mm), long. nom.
0,609 po. (15,47 mm), extrémités ovales a/rayon nom. 0,120 po. (3,05 mm).
C-71-108-000/MY-000
Figure 2-4 (Sheet 3 of 3) Body Figure 2-4 (feuille 3 de 3) Carcasse
2-26
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-4-17 1005-21-103-1202 Swivel, Small Arms Sling. S, loop opening 1.120 in. 1 DDE3699 U1515
(28.45 mm) nom w, 0.680 in. (17.27 mm) nom h, fas
1.440 in. (36.58 mm) O/A lg, 0.900 in. (22.86 mm) thd lg, 26 thd/in. UNC.
Battant de bretelle d’armes portatives. Acier boucle s’ouvrant d’une larg. nom. 1,120 po. (28,45 mm), haut. nom. 0,680 po. (17,27 mm), long. fix h/t
1,440 po. (36,58 mm), long. fil 0,900 po.
(22,86 mm), 26 filets/po. UNC.
-18 5310-00-043-5862 Washer, Lock. Split helical ring, cres, pass, 0.255 to 1 MS35337-82 96906
0.267 in. (6.48 to 6.78 mm) ID, 0.489 in.
(12.42 mm) max OD, 0.047 to 0.057 in. (1.19 to
1.48 mm) mat thk.
Rondelle de blocage. Anneau hélicoïdal fendu, cres, passivé, DI 0,255 à 0,267 po. (6,48 à 6,78 mm), DE max. 0,489 po. (12,42 mm), épais. mat. 0,047 à 0,057 po. (1,19 à 1,48 mm).
-19 1005-21-103-1122 Bushing, Trigger Guard. 1 DDE450-19 U1515
Coussinet de pontet.
C-71-108-000/MY-000
Figure 2-5 (Sheet 1 of 3) Rear Sight Figure 2-5 (feuille 1 de 3) Hausse
2-28
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-5-1 1005-21-103-1404 Leaf Sight Assembly, Rear, Folding. 1.625 in. 1 BA3-1237 35907
(41.27 mm) O/A lg, 1.375 in. (34.92 mm) O/A w, disc aperture type.
Hausse, ensemble de planchette, rabattable. Long. h/t 1,625 po. (41,27 mm), larg. h/t 1,375 po.
(34,92 mm), à œilleton.
-2 1005-21-116-5289 Leaf, Rear Sight. 1 B3-1583 35907
Planche verticale de hausse.
(OR/OU)
-2 1005-21-103-1123 Leaf, Rear Sight. 1 B2-1801 35907
Planche vertical de hausse.
-3 5305-21-106-8983 Screw, Special, Elevating, Slide. No 6 – 40NC-2, 1.315 in. (33.40 mm) lg 1 B1-1589 35907
Vis, spéciale de curseur de hausse. N°6 – 40NC-2, long. 1,315 po. (33,40 mm).
-4 1005-21-103-4900 Plunger, Rear Sight Adjusting Screw. 1 DDE450-47 U1515
Poussoir de vis de réglage de hausse.
-5 1005-21-103-5453 Spring, Helical, Compression. S, tinned fin, 0.060 in. 1 DDE450-70 U1515
(1.52 mm) ID, 0.250 in. (6.35 mm) free lg, 0.012 in.
(0.30 mm) dia mat, 9-1/2 coils, must work freely in
0.090 in. (2,29 mm) dia bore.
Ressort hélicoïdal à compression. Acier, fini étamé, DI 0,060 po. (1,52 mm), long. libre 0,250 po.
(6,35 mm), diam. de mat 0,012 po. (0,30 mm), 9-1/2 spires, doit fonctionner librement dans une âme de diam. 0,090 po. (2,29 mm).
C-71-108-000/MY-000
Figure 2-5 (Sheet 2 of 3) Rear Sight Figure 2-5 (feuille 2 de 3) Hausse
2-30
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-5-6 5315-21-106-6934 Pin, Straight, Headless. S, anti-rust fin, 0.056 in. 1 DDE450-36 U1515
(1.42 mm) nom dia , 0.240 in. (6.10 mm) nom. lg.
Goupille, droite, sans tête. Acier, fini anitrouille, diam. nom. 0,056 po. (1,42 mm), long. nom. 0,240 po.
(6,10 mm).
-7 5315-21-106-6927 Pin, Straight, Headless. S, anti-rust fin, 0.047 in. 1 B1-1584 35907
(1.19 mm) nom dia, 0.500 in. (12.7 mm) nom lg, one end chamfered 45° x 0.010 in. (0.25 mm) dp, one end square.
Goupille droite, sans tête. Acier, antirouille, diam. nom. 0,047 po. (1,19 mm), long. nom. 0,500 po.
(12,7 mm), un bout chanfrein à 45° à prof. de
0,010 po. (0,25 mm), un bout carre.
-8 5355-21-106-2129 Knob, Rear Sight Traversing. Knob, round, S, anti- rust fin, 0.410 in. (10.41 mm) thk, 0.500 in. 1 B1-1582 35907
(12.7 mm) OD, 1/4 - 40 UNC internal thread, grip aid surface. W/O skirt, straight shk, unmarked,
3 detent notches 0.020 in. (0.508 mm) dp on back of knob at 120° intervals.
Bouton, de dérive de hausse. Bouton, rond, acier, fini anti-rouille, épais 0, 410 po. (10,41 mm) DE
0,500 po. (12,7 mm), fil interne 1/4 - 40 UNC, surface d'aide de poignée, sans jupe, tige droit, sans marque, 3 entailles de détente à prof.
0,020 po. (0,508 mm ) sur l'arrière du bouton à
120° d'intervalles.
-9 1005-21-106-8981 Screw, Special, Adjusting, Leaf. No 5 – 40NC – 2, 1.45 in. lg. 1 B1-801 35907
Vis spéciale, réglage de planchette. N° 5 – 40NC – 2, larg. 1,5 po. (36,83 mm).
C-71-108-000/MY-000
Figure 2-5 (Sheet 3 of 3) Rear Sight Figure 2-5 (feuille 3 de 3) Hausse
2-32
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-5-10 1005-21-103-1353 Disk, Aperture, Mk 2. S, blued fin, round W/0.059 in. 1 B1-1612 35907
(1.49 mm) dia aperture hole, thd mounted 10-
32 NF –2 thd, 0.290 in. (7.366 mm) thd lg, 0.800 in.
(20.32 mm)OD, 0.100 in. (2.54 mm) thk.
Disque à œilleton Mk 2. Acier, bleuissage, rond, a/œilleton de dia. 0,059 po. (1,49 mm), monture fileté 10 – 32 NF – 2 fil, long. 0,290 po. (7,366 mm), DE 0,800 po. (20,32 mm), épais 0,100 po.
(2,54 mm).
-11 1005-21-103-1118 Slide, Rear Sight, Mk 2. 1 B1-1613 35907
Curseur de hausse Mk 2
-12 1005-21-103-5537 Spring, Helical, Compression. S, tinned fin, 0.114 in. 1 DDE450-69R U1515
(2.90 mm) ID, 0.850 in. (21.59 mm) free lg, 0.036 in.
(0.91 mm) dia mat, 13 coils, must work freely in
0.190 in. (4.83 mm) dia bore.
Ressort hélicoïdal à compression. Acier, fini étamé, DI 0,114 po. (2,90 mm), long. libre 0,850 po.
(21,59 mm), diam. de mat 0,036 po. (0,91 mm), 13 spires, doit fonctionner librement dans une âme de diam. 0,190 po. (4,83 mm).
-13 1005-21-103-1410 Plunger, Rear Sight. 1 DDE450-50R U1515
Poussoir de hausse.
-14 1005-21-103-1420 Spring, Rear Sight Knob. 1 B1-798 35907
Ressort de bouton de hausse
-15 Screw, Machine. S, rd hd, No 3 NC thd, 0.125 in. 1 1G161150 U1515
(0.32 cm) thd lg.
Vis, mécanique. Acier, tête bombee, N° 3 NC fil, long. fil 0,125 po. (0,32 cm).
Figure 2-6 (Sheet 1 of 8) Furniture Figure 2-6 (feuille 1 de 8) Garniture
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-6-1 1005-21-103-1206 Stock Assembly, Fore-End. Walnut or beech, 28.160 in. (71.53 cm) lg. 1 DDE450H U1515
Ensemble de fût de la monture. Noyer ou hêtre, long.
28.160 po. (71,53 cm).
-2 1005-21-116-5050 Stock, Fore-End. 1 DDE450-81R U1515
Fût de monture.
-3 1005-21-103-1210 Cap, Stock, Fore-End. 1 DDE450-13C U1515
Capuchon de fût.
-4 5315-21-106-6933 Pin, Straight, Headless. S, anti-rust fin, 0.144 in. 2 DDE450-31A U1515
(3.66 mm) nom dia, 1.203 in. (3.06 cm) nom lg, oval ends W/0.120 in. (3.05 mm) nom rad.
Goupille droite, sans tête. Acier, fini antirouille, diam. nom. 0,144 po. (3,66 mm), long. nom. 1,203 po.
(3,06 cm), extrémités ovales a/rayon nom.
0,120 po. (3,05 mm).
-5 1005-21-113-7797 Tie Plate. 1 DDE450-42 U1515
Entretoise.
-6 Rivet, Tie Plate. 1 DDE450-37A U1515
Rivet d’entretoise.
-7 1005-21-103-1138 Guard, Hand, Rifle, Front. Walnut, 10.750 in. 1 DDE450D U1515
(27.31 cm) lg O/A.
Ensemble de garde main avant. Noyer, long. h/t
10,750 po. (27,31 cm).
-8 Guard, Front. 1 CRC71 U1515
Garde main avant.
(0
4
N
Figure 2-6 (Sheet 2 of 8) Furniture Figure 2-6 (feuille 2 de 8) Garniture
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-6-9 1005-21-103-5560 Cap, Guard, Hand, Front. 1 DDE450-12B U1515
Capuchon de garde main avant.
-10 1005-21-111-2145 Liner, Hand Guard. S, 0.022 in. (0.56 mm) thk, semi-circular W/2 holes 0.098 in. (2.49 mm) dia. 1 DDE450-29 U1515
Doublure de garde main. Acier, épais, 0,022 po.
(0,56 mm), semi circulaire a/2 trous de diam.
0,098 po. (2,49 mm).
-11 5320-21-106-6953 Rivet, Tubular, Flat Head, Drilled Shank. S, no surface treatment, shk 0.094 in. (2.39 mm) dia 0.250 in. 6 CRC70 35907
(6.35 mm) lg, hd 0.188 in. (4.77 mm) dia, 0.028 in.
(0.71 mm) h.
Rivet tubulaire, tête plate, tige perforée. Acier, aucun traitement extérieur, diam. tige 0,094 po. (2,39 mm), long. 0,250 po. (6,35 mm), diam. tête 0,188 po.
(4,77 mm), haut. 0.028 po. (0,71 mm).
-12 1005-21-103-1139 Guard, Hand, Gun, Rear. Walnut or beech, 10.950 in. 1 DDE450E U1515
(27.813 cm) lg O/A.
Ensemble de garde main arrière. Noyer ou hêtre, long. h/t 10,950 po. (27,813 cm).
-10 1005-21-111-2145 Liner, Hand Guard. S, 0.022 in. (0.56 mm) thk, semi-circular W/2 holes 0.098 in. (2.49 mm) dia. 1 DDE450-29 U1515
Doublure de garde main. Acier, épais, 0,022 po.
(0,56 mm), semi circulaire a/2 trous de diam.
0,098 po. (2,49 mm).
(0
4
N
Figure 2-6 (Sheet 3 of 8) Furniture Figure 2-6 (feuille 3 de 8) Garniture
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-6-11 5320-21-106-6953 Rivet, Tubular, Flat Head, Drilled Shank. S, no surface treatment, shk 0.094 in. (2.39 mm) dia 0.250 in. 2 CRC70 35907
(6.35 mm) lg, hd 0.188 in. (4.77 mm) dia, 0.028 in.
(0.71 mm) h.
Rivet tubulaire, tête plate, tige perforée. Acier, aucun traitement extérieur, diam. tige 0,094 po. (2,39 mm), long. 0,250 po. (6,35 mm), diam. tête 0,188 po.
(4,77 mm), haut. 0.028 po. (0,71 mm).
-13 Guard, Rear. 1 B3-1580 U1515
Garde main arrière.
-14 1005-21-113-8072 Band Assembly, Small Arms Sling Swivel, Upper. 1 BA-10086 U1515
Ensemble de grenadière supérieure d’armes portatives à battant de bretelle.
-15 1005-21-103-1208 Band, Small Arms Sling Swivel, Upper. S, 1.000 in. 1 CRC6 35907
(2.54 cm) lg, 2.420 in. (6.15 cm) h, W/screw type fas, two styles, hinged or solid.
Grenadière supérieur d’armes portatives à battant de bretelle. Acier, long. 1,000 po. (2,54 cm), haut.
2,420 po. (6,15 cm) a/fix. vissée, deux modèles, articulé ou monopièce.
-16 5305-21-106-0535 Screw, Machine. S, anti-rust fin, type No 28A. 1 CRC32 35907
Vis mécanique. Acier, fini antirouille, type N° 28A.
-17 1005-21-113-8073 Band Assembly, Small Arms Sling Swivel, Lower. 1 BA10083 35907
Ensemble de grenadiére inférieure, d’armes portatives.
-16 5305-21-106-0535 Screw, Machine. S, anti-rust fin, type No 28A. 1 CRC32 35907
Vis mécanique. Acier, fini antirouille, type N° 28A.
(0
4
N
Figure 2-6 (Sheet 4 of 8) Furniture Figure 2-6 (feuille 4 de 8) Garniture
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-6-18 1005-21-103-1204 Band, Small Arms Sling Swivel, Lower. S, 0.390 to 1 DDE450-2SH2 U1515
0.440 in. (9.91 to 11.18 mm) lg, 1.953 in. (4.96 mm)
h, W/screw type fas.
Grenadière inférieur d’armes portatives à battant de bretelle. Acier, long. 0,390 à 0,440 po. (9,91 à
11,18 mm), haut. 1,953 po. (4,96 mm), a/fix. vissée.
-19 1005-21-103-1214 Swivel, Small Arms Sling. S, opening 1.310 in. 1 DDE450-82A U1515
(33.3 mm) w, 0.320 in. (8.13 mm) h, 1.662 in.
(42.21 mm) O/A lg, 0.191 in. (4.85 mm) dia swivel mounting hole.
Battant de bretelle d’armes portatives. Acier, ouverture larg. 1,310 po. (33,3 mm), haut. 0,320 po.
(8,13 mm), long. h/t 1,662 po. (42,21 mm), trou de montage du battant de diam. 0,191 po. (4,85 mm).
-20 5305-99-123-7587 Screw, Machine. 7/16 – 14 BSW, 4.920 in. 1 CR510 U1515
(12.50 cm) lg.
Vis mécanique, 7/16 – 14 BSW, long. 4,920 po.
(12,50 cm).
-21 5310-21-107-1316 Washer, Special, Spring Stock. 1 DDE450-90 U1515
Rondelle ressort de monture, spéciale.
-22 5310-00-107-0339 Washer, Non-Metallic. Leather, 5/16 in. (7.94 mm) ID, 25/32 in. (19.83 mm) OD, 1/8 in. (3.18 mm) mat thk. 1 231312 U1278
Rondelle non métallique. Cuir, DI 5/16 po. (7,94 mm), DE 25/32 po. (19,83 mm.), épais. de mat. 1/8 po.
(3,18 mm).
-23 Stock Assembly, Butt, Bantam. (includes sub-items 1 CRC2 35907
24 to 40)
Ensemble de monture de fusil bantam. (comprend les numéros d’index 24 à 40)
(0
4
N
Figure 2-6 (Sheet 5 of 8) Furniture Figure 2-6 (feuille 5 de 8) Garniture
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-6-24 1005-21-103-1236 Stock, Gun, Shoulder, Bantam. Walnut, 12.300 in. 1 CRC2SA 35907
(31.24 cm) lg, 4.780 in. (12.14 cm) w.
Monture de fusil bantam. Noyer, long. 12,300 po.
(31,24 cm), larg. 4,780 po. (12,14 cm).
-25 1005-21-113-1490 Stock, Gun, Shoulder, Bantam. 1 DDE450-80 U1515
Monture de fusil d’épaule bantam. BANTAM
(OR/OU)
-23 1005-21-113-8062 Stock Assembly, Gun, Shoulder, Long. (includes sub-items 24 to 40) 1 CRC2MA U1515
Ensemble de monture de fusil longue. (comprend les numéros d’index 24 à 40)
-24 1005-21-103-1234 Stock, Gun, Shoulder, Long. Walnut, 13.800 in. 1 CRC11SA 35907
(35.05 cm) lg, 4.780 in. (12.14 cm) w.
Monture de fusil d’épaule longue. Noyer, long.
13,800 po. (35,05 cm), larg. 4,780 po. (12,14 cm).
-25 1005-21-113-1424 Stock, Gun, Shoulder, Long. 1 CR480 U1269
Monture de fusil d’épaule longue.
(OR/OU)
-23 1005-21-113-7791 Stock Assembly, Gun, Shoulder, Normal. (includes sub-items 24 to 40) 1 CRC3MA 35907
Ensemble de monture de fusil d’épaule normale.
(comprend les numéros d’index 24 à 40)
-24 1005-21-103-1233 Stock, Gun, Shoulder, Normal. Walnut, 13.300 in. 1 CRC12SA 35907
(33.78 cm) lg, 4.780 in. (12.14 cm) w.
Monture de fusil d’épaule normale. Noyer, long.
13,300 po. (33,78 cm), larg. 4,780 po. (12,14 cm).
(0
4
N
Figure 2-6 (Sheet 6 of 8) Furniture Figure 2-6 (feuille 6 de 8) Garniture
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-6-25 1005-21-113-7773 Stock, Gun, Shoulder, Normal. 1 DDE450-80N U1515
Monture de fusil d’épaule normale.
(OR/OU)
-23 Stock Assembly, Gun, Shoulder, Short. (includes sub-items 24 to 40) 1 CRC4MA 35907
Ensemble de monture de fusil d’épaule courte.
(comprend les numéros d’index 24 à 40)
-24 1005-21-103-1232 Stock, Gun, Shoulder, Short. Walnut, 12.800 in. 1 CRC13SA 35907
(32.51 cm) lg, 4.780 in. (12.14 cm) w.
Monture de fusil d’épaule courte. Noyer, long.
12,800 po. (32,51 cm), larg. 4,780 po. (12,14 cm).
-25 1005-21-113-7789 Stock, Gun, Shoulder, Short. 1 DDE450-80S U1515
Monture de fusil d’épaule courte.
-26 5310-00-011-8776 Washer, Flat. Rd, rd hole, S, phos, 0.468 in. 1 118776 21450
(11.89 mm) ID, 0.921 in. (23.39 mm) OD, 0.065 in. (1.65 mm) mat thk.
Rondelle plate. Rd, trou rd, acier, phos., DI
0,468 po. (11,89 mm), DE 0,921 po. (23,39 mm), épais. de mat. 0,065 po. (1,65 mm).
-27 1005-21-113-7688 Bracket Assembly, Rear Sling Loop. 1 BB6188 U1515
Ensemble de support de battant de bretelle arrière.
-28 1005-21-103-5587 Bracket Rear Sling Loop. 1 DDE450-93 U1515
Support de battant de bretelle arrière.
(0
4
N
Figure 2-6 (Sheet 7 of 8) Furniture Figure 2-6 (feuille 7 de 8) Garniture
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-6-29 1005-21-103-5588 Swivel, Small Arms Sling. S, opening 1.310 in. 1 DDE450-94 U1515
(3.33 mm) w, 0.700 in. (17.78 mm) h, 1.666 in.
(4.23 mm) O/A lg. (2 styles)
Battant de bretelle d’armes portatives. Acier, ouverture larg. 1,310 po. (3,33 mm), haut.
0,700 po. (17,78 mm), long. h/t 1,666 po.
(4,23 mm). (2 types)
(OR/OU)
-30 1005-21-113-8066 Bracket Assembly, Rear Sling Loop. 1 CRC18SA 35907
Ensemble de support de battant de bretelle arrière.
-16 5305-21-106-0535 Screw, Machine. S, anti-rust fin, type No 28A. 1 CRC32 35907
Vis mécanique. Acier, fini antirouille, type N° 28A.
-19 1005-21-103-1214 Swivel, Small Arms Sling. S, opening 1.310 in. 1 DDE450-82A U1515
(33.27 mm) w, 0.320 in. (8.13 mm) h, 1.662 in.
(42.21 mm) O/A lg, 0.191 in. (4.85 mm) dia swivel mounting hole.
Battant de bretelle d’armes portatives. Acier, ouverture larg. 1,310 po. (33,27 mm), haut.
0,320 po. (8,13 mm), long. h/t 1,662 po.
(42,21 mm), trou de montage du battant de diam.
0,191 po. (4,85 mm).
-31 1005-21-103-1209 Bracket, Rear Sling Loop. 1 DDE450-10 U1515
Support de battant de bretelle arrière.
-32 5305-00-010-5992 Screw, Wood. Oval countersunk hd, slot dr, S, blued, No 10 wood, 1.250 in. (3.18 cm) fas lg. 2 B1-818 35907
Vis à bois. Tête ovale fraisee, fendu, acier, bleuissement, bois N° 10, long. fix. 1,250 po.
(3,18 cm).
(0
4
N
Figure 2-6 (Sheet 8 of 8) Furniture Figure 2-6 (feuille 8 de 8) Garniture
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
2-6-33 1005-21-103-1207 Plate Assembly, Butt, Shoulder Gun Stock. 1 BA2-808 U1515
(Sub item NSN 1005-21-107-3086)
Ensemble de plaque de couche, monture de fusil d’épaule. (Sous-item NNO 1005-21-107-3086)
-34 1005-21-116-7865 Plate, Butt. 1 CGB7409 35907
Plaque de couche.
-35 5305-21-107-1317 Screw, Machine. fil hd, S, anti-rust fin, No 3-BA 1 B1-809 35907
Vis mécanique. Tête cyl., acier, fini antirouille, N° 3-BA.
-36 1005-21-103-1212 Spring Trap, Butt Plate. (2 styles) 1 DDE450-78 U1515
Ressort de portière de plaque de couche.
(2 modèles)
-37 1005-21-103-1358 Trap Assembly, Butt Plate. (Alternate item 1 CGB731 SA 35907
NSN 1005-21-103-1198)
Ensemble de portiere de plaque de couche.
(Autre item NNO 1005-21-103-1198)
-38 1005-21-113-6963 Trap, Butt Plate. 1 DDE450-84 U1515
Portiere de plaque de couche.
-39 5315-21-106-6939 Pin, Straight, Headless. S, anti-rust fin, 0.102 in. (2.59 mm) nom dia , 0.610 in. 1 CGB7411 35907
(15.49 mm) nom lg.
Goupille droit, sans tête. Acier, fini antirouille, diam. nom. 0,102 po. (2,59 mm), long. nom.
0,610 po. (15,49 mm).
-40 5305-21-107-0338 Screw, Wood. Oval countersunk hd, slot dr, S, phos, No 18 wood, 1.500 in. (3.81 cm) fas lg. 2 DDE450-61 U1515
Vis à bois. Tête ovale fraisee, fendue, acier, phos., bois, N° 18, long. fix. 1,500 po. (3,81 cm).
C-71-108-000/MY- 000
PART 3
ASSOCIATED EQUIPMENT
INTRODUCTION
1. Figure 3-1 details the magazine sling and
cleaning equipment associated with the Rifle, .22 Calibre, Lee Enfield, C No 7 MK 1, as well as the gauges associated with this rifle.
PART 3
ASSOCIATED EQUIPEMENT /
ÉQUIPEMENT CONNEXE
INTRODUCTION
1. La figure 3-1 illustre l'equipement
connexe du fusil, calibre .22, Lee Enfield, C N° 7 MK 1.
3-1
C-71-108-000/MY-000
Figure 3-1 (Sheet 1 of 4) Associated Equipment Figure 3-1 (feuille 1 de 4) Équipement connexe
3-2
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
3-1-1 1005-21-103-1199 Magazine, Cartridge. 1 BA2-1594 35907
Chargeur de cartouches.
-2 1005-21-103-1219 Case, Magazine. 1 B3-814 35907
Boîtier de chargeur.
-3 1005-21-103-1215 Platform Assembly, Magazine. 1 CGB729SA 35915
Ensemble de plateau de chargeur.
-4 Platform, Magazine. 1 B2-1587 35907
Plateau de chargeur.
-5 1005-21-116-7869 Spring, Magazine Platform. 1 B3-796 35907
Ressort de plateau de chargeur.
-6 5320-21-106-6952 Rivet, Solid, Flat Head. S, no surface treatment, str shk 0.073 in. (1.85 mm) dia, 0.110 in. (2.79 mm) lg, hd 0.160 in. (4.06 mm) dia 0.030 in. (0.76 mm) h. 2 101307 U1515
Rivet massif, tête plate. Acier, aucun traitement extérieur, tige droite diam. 0,073 po. (1,85 mm), long.
0,110 po. (2,79 mm), tête diam. 0,160 po. (4,06 mm), haut. 0,030 po. (0,76 mm).
-7 1005-21-103-5445 Spring, Magazine, Auxiliary. 1 DDE450-68 U1515
Ressort auxiliaire de chargeur.
-8 1005-21-106-6963 Bottle, Applicator. Plastic, 1 oz., 0.720 in. (18.29 mm) dia, 3.540 in. (8.99 cm) O/A lg, W/screw on cap and spoon type applicator. 1 102533 35907
Burette. Plastique, 1 oz, diam. 0,720 po.
(18,29 mm), long. h/t 3,540 po. (8,99 cm), a/vis sur capuchon et applicateur de type spatule.
C-71-108-000/MY-000
Figure 3-1 (Sheet 2 of 4) Associated Equipment Figure 3-1 (feuille 2 de 4) Équipement connexe
3-4
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
3-1-9 5220-21-107-2608 Rod, Plug Gauge. cal .22. 1 87884 35913
Baguette de rectitude de canon, cal .22.
-10 1005-21-103-7195 Brush, Cleaning, Small Arms, C4. Brush spiral rd, W/threaded end, hog or nylon bristles, 0.250 in. 1 CSAID3-1555-2A 35907
(0.635 cm) brush dia, 1.750 in. (4.44 cm) brush lg, 3.200 in. (8.128 cm) O/A lg, 6-32 UNC-2B thd
0.380 in. (0.965 cm) lg.
Brosse de nettoyage, armes portatives, C4. Brosse rond spiralée, a/bout fileté, briens de nylon ou porc, diam. 0,250 po. (0,635 cm), long. 1,750 po. ,
(4,44 cm), long. h/t 3,200 po. (8,128 cm) 6-32
UNC-2B fil, long. fil 0,380 po. (0.965 cm).
-11 1005-21-103-7196 Brush, Cleaning, Small Arms, C5. Brush spiral rd, W/threaded end, bronze wire bristles, 0.250 in. 1 SMC3 35907
(0.635 cm) brush dia, 1.750 in. (4.44 cm) brush lg, 3.200 in. (8.128 cm) O/A lg, 6-32 UNC-2B thd
0.380 in. (0.965 cm) lg.
Brosse de nettoyage d'armes portatives, C5. Brosse rond spiralée, a/bout fileté, briens de bronze, diam.
0,250 po. (0,635 cm), long. 1,750 po. (4,44 cm), long. h/t 3,200 po. (8,128 cm) 6-32 UNC-2B fil, long. fil 0,380 po. (0.965 cm).
-12 1005-21-103-5085 Jag. Brass, 3.000 in. (76.2 mm) O/A lg, 0.200 in. 1 CSA1 D3-1555-5 35907
(5.08 mm) w, 6-32 UNC-2B thd.
Pointe. Laiton, Long. h/t 3.000 po. (76.2 mm), larg.
0,200 po. (5,08 mm), 6-32 UNC-2B fil.
C-71-108-000/MY-000
Figure 3-1 (Sheet 3 of 4) Associated Equipment Figure 3-1 (feuille 3 de 4) Équipement connexe
3-6
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
3-1-13 1005-21-103-5083 Swab Holder Section, Small Arms Cleaning Rod. 1 CSAID3-1555-3 35907
Brass, 3.250 in. (8.25 cm) lg, 0.180 in. (0.45 cm) w, 6-32 UNC-2B thd 0.375 in. (0.95 cm) lg.
Section retenue de chiffon, baguette de nettoyage, des armes portatives. Laiton, long. 3,250 po.
(8,25 cm), larg. 0,180 po. (0,45 cm), 6-32
UNC-2B fil, long. fil. 0,375 po. (0,95 cm).
-14 5220-21-107-2627 Gage, Headspace. Steel, NOT GO type, 0.0460 in. gauging lg, 0.22 cal. 1 104342 35907
Jauge de feuillure. Acier, type « NOT GO». 0,0460 po. long. de jauge, cal .22.
-15 5220-21-107-2628 Gage, Headspace. Steel, GO type, 0.0400 in. gauging lg, 0.22 cal. 1 104343 35907
Jauge de feuillure. Acier, type «GO». 0,0400 po, long. de jauge, cal .22.
-16 5220-21-107-2606 Gage, Firing Pin Protrusion. GO-NOT GO type.
Jauge de saillie de percuteur, type «GO - NO GO ».
-17 5220-21-107-2610 Gage, Plug, Plain Cylindrical. Single end, NOT GO type, 0.2200 in. OD, 3 in. O/A lg, 1.500 in. gauging lg, 0.180 in. dia shaft. 1 104177 35907
Jauge de rectitude de canon à tige cylindrique. Un seul bout, type «NOT GO», DE 0,2200 po., long h/t
3 po., long. de jauge 1,50 po., diam. de tige 0,180 po.
-18 5220-21-107-2611 Gage, Plug, Plain Cylindrical. Single end, GO Type, 0.2170 in. OD. 1 104176 35907
Jauge de rectitude de canon à tige cylindrique. Un seul bout, type «GO», DE 0.2170 po.
C-71-108-000/MY-000
Figure 3-1 (Sheet 4 of 4) Associated Equipment Figure 3-1 (feuille 4 de 4) Équipement connexe
3-8
Figure and NSN NNO Description Qty Qté Mfr. No. NCAGE COEEP
Index 1 2 3 4 5 6 7 No du
Number fabricant
No de figure
et d’index
3-1-19 1005-21-103-5082 Rod, Cleaning, Small Arms. C Mk 1, S, 0.180 in. 1 CSA1 D3-1555-4 35907
(0.457 cm) OD, 36.000 in. (91.44 cm) O/A lg, "T" type handle, 1 section W/6-32 UNC-2A thd to receive cleaning tools.
Baguette de nettoyage d'armes portatives. C MK 1, Acier, DE 0,180 po. (0,457 cm), long. h/t 36,000 po.
(91,44 cm), poignée en "T", 1 section, a/filetage 6-32
UNC-2A pour recevoir les outils de nettoyage.
-20 1005-21-103-5084 Case, Rifle. Wood, 46.750 in. (118.74 cm) O/A lg, 4.875 in. (12.38 cm) w, 8.125 in. (20.63 cm) h, fitted 1 CSAID3-767 35907
W/2 hinges, 2 hasps, and turnbuckle fasteners, web carrying handles.
Boîte à fusil. Bois, long. h/t 46,750 po. (118,74 cm), larg.4, 875 po. (12,38 cm), haut. 8,125 po.
(20,63 cm), garni de 2 charnières, 2 loquets, et attaches de tourillon, poignée de transport en toile.
-21 1005-21-103-5089 Swab, Small Arms Cleaning. Cotton, 2.000 in. 1 TEXT1-17-2 35907
(5.08 cm) lg, 1.000 in. (2.54 cm) w, packaged
100 per bundle.
Chiffon de nettoyage d’armes portatives. Coton, long.
2,000 po. (5,08 cm), larg. 1,000 po. (2,54 cm), 100 par liasse.
-22 1005-21-103-1156 Sling, Small Arms, C Mk 1. Woven webbing, khaki, open brass loop adjustment. 1 CRC58 35907
Bretelles d’armes portatives, C Mk 1. Toile tissée, kaki, réglage par boucle laiton ouverte.
C-71-108-000/MY- 000
PART 4
CROSS-REFERENCE INDEX
PARTIE 4
INDEX DES RENVOIS
NATO STOCK NUMBERS TO MANUFACTURER NUMBERS
NUMÉROS DE NOMENCLATURE OTAN AUX NUMÉROS DU FABRICANT
NSN NNO Mfr No. Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
1005 -21-103 -1111 DDE450-127M015 2-2 -6 U1515
1005 -21-103 -1112 DDE450-127-0 2-2 -6 U1515
1005 -21-103 -1113 DDE450-127P015 2-2 -6 U1515
1005 -21-103 -1114 DDE450-127P030 2-2 -6 U1515
1005 -21-103 -1115 DDE450-127P045 2-2 -6 U1515
1005 -21-103 -1116 DDE450-127P075 2-2 -6 U1515
1005 -21-103 -1118 B 1-1613 2-5 -11 35907
1005 -21-103 -1121 DDE450-72ASHI-2 2-3 -10 U1515
1005 -21-103 -1122 DDE450-19 2-4 -19 U1515
1005 -21-103 -1123 B2-1801 2-5 -2 35907
1005 -21-103 -1133 B3-1528 2-4 -1 35907
1005 -21-103 -1134 D D E3579-9 2-4 -14 U 1515
1005 -21-103 -1138 D D E450 D 2-6 -7 U 1515
1005 -21-103 -1139 DDE450E 2-6 -12 U1515
1005 -21-103 -1142 D D E450-85 2-4 -11 U 1515
1005 -21-103 -1147 D D E450-8AN D 17 2-4 -8 U 1515
1005 -21-103 -1155 82 2-1 -10 36223
1005 -21-103 -1156 CRC58 3-1 -22 35907
1005 -21-103 -1199 BA2-1594 3-1 -1 35907
1005 -21-103 -1200 D D E450-45 2-2 -10 U 1515
1005 -21-103 -1201 D D E450-77 2-4 -12 U 1515
1005 -21-103 -1202 D D E3699 2-4 -17 U 1515
1005 -21-103 -1203 L-71-108-000/LC-000 2-1 -8 35898
1005 -21-103 -1204 DDE450-2SH2 2-6 -18 U1515
1005 -21-103 -1206 DDE450H 2-6 -1 U1515
1005 -21-103 -1207 BA2-808 2-6 -33 U 1515
1005 -21-103 -1208 CRC6 2-6 -15 35907
1005 -21-103 -1209 D D E450-10 2-6 -31 U 1515
1005 -21-103 -1210 DDE450-13C 2-6 -3 U1515
1005 -21-103 -1212 D D E450-78 2-6 -36 U 1515
1005 -21-103 -1214 D D E450-82A 2-6 -19 U 1515
4-1
C-71-108-000/MY- 000
NATO STOCK NUMBERS TO MANUFACTURER NUMBERS
NUMÉROS DE NOMENCLATURE OTAN AUX NUMÉROS DU FABRICANT
NSN NNO Mfr No. Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
1005 -21-103 -1214 D D E450-82A 2-6 -19 U 1515
1005 -21-103 -1215 CGB729SA 3-1 -3 35915
1005 -21-103 -1216 DDE450-15 2-4 -5 U 1515
1005 -21-103 -1219 B3-814 3-1 -2 35907
1005 -21-103 -1229 B2-800 2-3 -6 35907
1005 -21-103 -1232 CRC13SA 2-6 -24 35907
1005 -21-103 -1233 CRC2SA 2-6 -24 35907
1005 -21-103 -1234 CRC11SA 2-6 -24 35907
1005 -21-103 -1235 DDE450-18B 2-3 -3 U1515
1005 -21-103 -1236 CRC2SA 2-6 -24 35907
1005 -21-103 -1330 D D E3579-6 2-3 -2 U 1515
1005 -21-103 -1331 L-71-108-000/LC-000 2-1 -2 35898
1005 -21-103 -1332 L-71-108-000/LC-000 2-1 -4 35898
1005 -21-103 -1335 D D E450-66 2-4 -7 U 1515
1005 -21-103 -1342 BA2-1591 2-2 -1 35907
1005 -21-103 -1345 B3-1581-4 2-3 -7 35907
1005 -21-103 -1346 B3-1581-3 2-3 -7 35907
1005 -21-103 -1347 B3-1581-2 2-3 -7 35907
1005 -21-103 -1348 B3-1581-1 2-3 -7 35907
1005 -21-103 -1349 B3-1581-0 2-3 -7 35907
1005 -21-103 -1350 B 1-1585 2-3 -8 35907
1005 -21-103 -1352 CSAI D 1600 2-1 -3 35907
1005 -21-103 -1353 B1-1612 2-5 -10 35907
1005 -21-103 -1354 CSAI D 1600 2-1 -5 35907
1005 -21-103 -1355 CSAI D 1600 2-1 -7 35907
1005 -21-103 -1356 CSAI D 1600 2-1 -9 35907
1005 -21-103 -1358 CGB731SA 2-6 -37 35907
1005 -21-103 -1365 B2-1579 2-3 -9 35907
1005 -21-103 -1366 L-71-108-000/LC-000 2-1 -6 35898
1005 -21-103 -1375 B3-1581-5 2-3 -7 35907
1005 -21-103 -1401 D D E450-95 2-2 -7 U 1515
1005 -21-103 -1403 B2-1575 2-2 -3 35907
1005 -21-103 -1404 BA3-1237 2-5 -1 35907
1005 -21-103 -1407 DDE450-127P060 2-2 -6 U1515
1005 -21-103 -1410 DDE450-50R 2-5 -13 U1515
1005 -21-103 -1420 B 1-798 2-5 -14 35907
1005 -21-103 -4881 DDE450-127P090 2-2 -6 U1515
4-2
C-71-108-000/MY- 000
NATO STOCK NUMBERS TO MANUFACTURER NUMBERS
NUMÉROS DE NOMENCLATURE OTAN AUX NUMÉROS DU FABRICANT
NSN NNO Mfr No. Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
1005 -21-103 -4882 CSAI D 1-1238 2-2 -6 35907
1005 -21-103 -4883 CRC67 2-2 -6 35915
1005 -21-103 -4884 CRC68 2-2 -6 35915
1005 -21-103 -4885 DDE450-127M030 2-2 -6 U1515
1005 -21-103 -4900 DDE450-47 2-5 -4 U1515
1005 -21-103 -5082 CSA1D3-1555-4 3-1 -19 35907
1005 -21-103 -5083 CSAID3-1555-3 3-1 -13 35907
1005 -21-103 -5084 CSAID3-767 3-1 -20 35907
1005 -21-103 -5085 CSA1D3-1555-5 3-1 -12 35907
1005 -21-103 -5089 TEXT 1-17-2 3-1 -21 35907
1005 -21-103 -5445 D D E450-68 3-1 -7 U1515
1005 -21-103 -5451 DDE450-76 2-4 -6 U1515
1005 -21-103 -5453 DDE450-70 2-5 -5 U1515
1005 -21-103 -5537 DDE450-69R 2-5 -12 U1515
1005 -21-103 -5538 DDE450-74 2-3 -5 U1515
1005 -21-103 -5560 DDE450-12B 2-6 -9 U1515
1005 -21-103 -5587 DDE450-93 2-6 -28 U1515
1005 -21-103 -5588 DDE450-94 2-6 -29 U1515
1005 -21-103 -7195 CSAID3-1555-2A 3-1 -10 35907
1005 -21-103 -7196 SMC3 3-1 -11 35907
1005 -21-106 -6963 102533 3-1 -8 35907
1005 -21-106 -8981 B 1-801 2-5 -9 35907
1005 -21-109 -2624 L-71-108-000/LC-000 2-1 -1 35898
1005 -21-111 -2145 DDE450-29 2-6 -10 U1515
1005 -21-113 -1424 CR480 2-6 -25 U1269
1005 -21-113 -1490 DDE450-80 BANTAM 2-6 -25 U1515
1005 -21-113 -6963 DDE450-84 2-6 -38 U1515
1005 -21-113 -7645 B3-1574 2-2 -2 35907
1005 -21-113 -7677 DDE450-8ITEM1-2 2-4 -10 U1515
1005 -21-113 -7688 BB6188 2-6 -27 U1515
1005 -21-113 -7692 DDE450-17 2-4 -9 U1515
1005 -21-113 -7773 DDE450-80N 2-6 -25 U1515
1005 -21-113 -7789 DDE450-80S 2-6 -25 U1515
1005 -21-113 -7791 CRC3MA 2-6 -23 35907
1005 -21-113 -7797 DDE450-42 2-6 -5 U1515
1005 -21-113 -8059 BA2-1592 2-3 -1 U1515
1005 -21-113 -8062 CRC2MA 2-6 -23 U1515
4-3
C-71-108-000/MY- 000
NATO STOCK NUMBERS TO MANUFACTURER NUMBERS
NUMÉROS DE NOMENCLATURE OTAN AUX NUMÉROS DU FABRICANT
NSN NNO Mfr No. Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
1005 -21-113 -8066 CRC18SA 2-6 -30 35907
1005 -21-113 -8072 BA-10086 2-6 -14 U1515
1005 -21-113 -8073 BA10083 2-6 -17 35907
1005 -21-116 -5050 D D E450-81 R 2-6 -2 U 1515
1005 -21-116 -5289 B3-1583 2-5 -2 35907
1005 -21-116 -7865 CGB7409 2-6 -34 35907
1005 -21-116 -7869 B3-796 3-1 -5 35907
5220 -21-107 -2606 104341 3-1 -16 35907
5220 -21-107 -2608 87884 3-1 -9 35913
5220 -21-107 -2610 104177 3-1 -17 35907
5220 -21-107 -2611 104176 3-1 -18 35907
5220 -21-107 -2627 104342 3-1 -14 35907
5220 -21-107 -2628 104343 3-1 -15 35907
5305 -00-010 -5992 B 1-818 2-6 -32 35907
5305 -21-106 -0535 CRC32 2-6 -16 35907
5305 -21-106 -8983 B 1-1589 2-5 -3 35907
5305 -21-106 -8984 D D E450-62A 2-2 -8 U 1515
5305 -21-106 -9093 DDE450-54 2-3 -11 U1515
5305 -21-106 -9094 D D E450-53 2-4 -3 U 1515
5305 -21-106 -9097 D D E450-58 2-2 -9 U 1515
5305 -21-106 -9097 DDE450-58 2-4 -15 U1515
5305 -21-107 -0338 DDE450-61 2-6 -40 U1515
5305 -21-107 -1214 DDE450-60B 2-3 -4 U1515
5305 -21-107 -1317 B 1-809 2-6 -35 35907
5305 -21-107 -1331 DDE450-64 2-4 -13 U1515
5305 -21-107 -1332 331383 2-2 -5 U 1515
5305 -99-123 -7587 CR510 2-6 -20 U1515
5310 -00-011 -8776 118776 2-6 -26 21450
5310 -00-043 -5862 MS35337-82 2-4 -18 96906
5310 -00-107 -0339 231312 2-6 -22 U1278
5310 -21-107 -1316 D D E450-90 2-6 -21 U 1515
5315 -21-106 -6917 D D E450-35 2-2 -4 U 1515
5315 -21-106 -6927 B 1-1584 2-5 -7 35907
5315 -21-106 -6931 DDE450-38 2-4 -16 35907
5315 -21-106 -6932 D D E2838-3 2-4 -4 U 1515
5315 -21-106 -6933 D D E450-31 A 2-6 -4 U 1515
5315 -21-106 -6934 D D E450-36 2-5 -6 U 1515
4-4
C-71-108-000/MY- 000
NATO STOCK NUMBERS TO MANUFACTURER NUMBERS
NUMÉROS DE NOMENCLATURE OTAN AUX NUMÉROS DU FABRICANT
NSN NNO Mfr No. Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
5315 -21-106 -6939 CGB7411 2-6 -39 35907
5320 -21-106 -6952 101307 3-1 -6 U1515
5320 -21-106 -6953 CRC70 2-6 -11 35907
5355 -21-106 -2129 B1-1582 2-5 -8 35907
4-5
C-71-108-000/MY- 000
MANUFACTURER NUMBERS TO NATO STOCK NUMBERS NUMÉROS DU FABRICANT AUX NUMÉROS DE OTAN
Mfr No. NSN NNO Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
101307 5320 -21-106 -6952 3-1 -6 U1515
102533 1005 -21-106 -6963 3-1 -8 35907
104176 5220 -21-107 -2611 3-1 -18 35907
104177 5220 -21-107 -2610 3-1 -17 35907
104341 5220 -21-107 -2606 3-1 -16 35907
104342 5220 -21-107 -2627 3-1 -14 35907
104343 5220 -21-107 -2628 3-1 -15 35907
118776 5310 -00-011 -8776 2-6 -26 21450
1G161150 2-5 -15 U1515
231312 5310 -00-107 -0339 2-6 -22 U1278
331383 5305 -21-107 -1332 2-2 -5 U1515
82 1005 -21-103 -1155 2-1 -10 36223
87884 5220 -21-107 -2608 3-1 -9 35913
B 1-1582 5355 -21-106 -2129 2-5 -8 35907
B 1-1584 5315 -21-106 -6927 2-5 -7 35907
B1-1585 1005 -21-103 -1350 2-3 -8 35907
B 1-1589 5305 -21-106 -8983 2-5 -3 35907
B1-1612 1005 -21-103 -1353 2-5 -10 35907
B1-1613 1005 -21-103 -1118 2-5 -11 35907
B1-798 1005 -21-103 -1420 2-5 -14 35907
B 1-801 1005 -21-106 -8981 2-5 -9 35907
B 1-809 5305 -21-107 -1317 2-6 -35 35907
B 1-818 5305 -00-010 -5992 2-6 -32 35907
B2-1575 1005 -21-103 -1403 2-2 -3 35907
B2-1579 1005 -21-103 -1365 2-3 -9 35907
B2-1587 3-1 -4 35907
B2-1801 1005 -21-103 -1123 2-5 -2 35907
B2-800 1005 -21-103 -1229 2-3 -6 35907
B3-1528 1005 -21-103 -1133 2-4 -1 35907
B3-1574 1005 -21-113 -7645 2-2 -2 35907
B3-1576 2-4 -2 U1515
B3-1580 2-6 -13 U1515
B3-1581-0 1005 -21-103 -1349 2-3 -7 35907
B3-1581-1 1005 -21-103 -1348 2-3 -7 35907
B3-1581-2 1005 -21-103 -1347 2-3 -7 35907
B3-1581-3 1005 -21-103 -1346 2-3 -7 35907
B3-1581-4 1005 -21-103 -1345 2-3 -7 35907
4-6
C-71-108-000/MY- 000
MANUFACTURER NUMBERS TO NATO STOCK NUMBERS NUMÉROS DU FABRICANT AUX NUMÉROS DE OTAN
Mfr No. NSN NNO Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
B3-1581-5 1005 -21-103 -1375 2-3 -7 35907
B3-1583 1005 -21-116 -5289 2-5 -2 35907
B3-796 1005 -21-116 -7869 3-1 -5 35907
B3-814 1005 -21-103 -1219 3-1 -2 35907
BA10083 1005 -21-113 -8073 2-6 -17 35907
BA-10086 1005 -21-113 -8072 2-6 -14 U1515
BA2-1591 1005 -21-103 -1342 2-2 -1 35907
BA2-1592 1005 -21-113 -8059 2-3 -1 U1515
BA2-1594 1005 -21-103 -1199 3-1 -1 35907
BA2-808 1005 -21-103 -1207 2-6 -33 U1515
BA3-1237 1005 -21-103 -1404 2-5 -1 35907
BB6188 1005 -21-113 -7688 2-6 -27 U1515
CGB729SA 1005 -21-103 -1215 3-1 -3 35915
CGB731SA 1005 -21-103 -1358 2-6 -37 35907
CGB7409 1005 -21-116 -7865 2-6 -34 35907
CGB7411 5315 -21-106 -6939 2-6 -39 35907
CR480 1005 -21-113 -1424 2-6 -25 U1269
CR510 5305 -99-123 -7587 2-6 -20 U1515
CRC 11 SA 1005 -21-103 -1234 2-6 -24 35907
CRC12SA 1005 -21-103 -1233 2-6 -24 35907
CRC13SA 1005 -21-103 -1232 2-6 -24 35907
CRC 18SA 1005 -21-113 -8066 2-6 -30 35907
CRC2 2-6 -23 35907
CRC2MA 1005 -21-113 -8062 2-6 -23 U1515
CRC2SA 1005 -21-103 -1236 2-6 -24 35907
CRC32 5305 -21-106 -0535 2-6 -16 35907
CRC3MA 1005 -21-113 -7791 2-6 -23 35907
CRC4MA 2-6 -23 35907
CRC58 1005 -21-103 -1156 3-1 -22 35907
CRC6 1005 -21-103 -1208 2-6 -15 35907
CRC67 1005 -21-103 -4883 2-2 -6 35915
CRC68 1005 -21-103 -4884 2-2 -6 35915
CRC70 5320 -21-106 -6953 2-6 -11 35907
CRC71 2-6 -8 U1515
CSA1D3-1555-4 1005 -21-103 -5082 3-1 -19 35907
CSA1D3-1555-5 1005 -21-103 -5085 3-1 -12 35907
CSAI D 1-1238 1005 -21-103 -4882 2-2 -6 35907
4-7
C-71-108-000/MY- 000
MANUFACTURER NUMBERS TO NATO STOCK NUMBERS NUMÉROS DU FABRICANT AUX NUMÉROS DE OTAN
Mfr No. NSN NNO Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
CSAI D 1600 1005 -21-103 -1352 2-1 -3 35907
CSAI D 1600 1005 -21-103 -1354 2-1 -5 35907
CSAI D 1600 1005 -21-103 -1355 2-1 -7 35907
CSAI D 1600 1005 -21-103 -1356 2-1 -9 35907
CSAID3-1555-2A 1005 -21-103 -7195 3-1 -10 35907
CSAID3-1555-3 1005 -21-103 -5083 3-1 -13 35907
CSAID3-767 1005 -21-103 -5084 3-1 -20 35907
DDE2838-3 5315 -21-106 -6932 2-4 -4 U1515
DDE3579-6 1005 -21-103 -1330 2-3 -2 U1515
DDE3579-9 1005 -21-103 -1134 2-4 -14 U1515
DDE3699 1005 -21-103 -1202 2-4 -17 U1515
DDE450-10 1005 -21-103 -1209 2-6 -31 U1515
DDE450-127-0 1005 -21-103 -1112 2-2 -6 U1515
DDE450-127M015 1005 -21-103 -1111 2-2 -6 U1515
DDE450-127M030 1005 -21-103 -4885 2-2 -6 U1515
DDE450-127P015 1005 -21-103 -1113 2-2 -6 U1515
DDE450-127P030 1005 -21-103 -1114 2-2 -6 U1515
DDE450-127P045 1005 -21-103 -1115 2-2 -6 U1515
DDE450-127P060 1005 -21-103 -1407 2-2 -6 U1515
DDE450-127P075 1005 -21-103 -1116 2-2 -6 U1515
DDE450-127P090 1005 -21-103 -4881 2-2 -6 U1515
DDE450-12B 1005 -21-103 -5560 2-6 -9 U1515
DDE450-13C 1005 -21-103 -1210 2-6 -3 U1515
DDE450-15 1005 -21-103 -1216 2-4 -5 U1515
DDE450-17 1005 -21-113 -7692 2-4 -9 U1515
DDE450-18B 1005 -21-103 -1235 2-3 -3 U1515
DDE450-19 1005 -21-103 -1122 2-4 -19 U1515
DDE450-29 1005 -21-111 -2145 2-6 -10 U1515
DDE450-2SH2 1005 -21-103 -1204 2-6 -18 U1515
DDE450-31A 5315 -21-106 -6933 2-6 -4 U1515
DDE450-35 5315 -21-106 -6917 2-2 -4 U1515
DDE450-36 5315 -21-106 -6934 2-5 -6 U1515
DDE450-37A 2-6 -6 U1515
DDE450-38 5315 -21-106 -6931 2-4 -16 35907
DDE450-42 1005 -21-113 -7797 2-6 -5 U1515
DDE450-45 1005 -21-103 -1200 2-2 -10 U1515
DDE450-47 1005 -21-103 -4900 2-5 -4 U1515
4-8
C-71-108-000/MY- 000
MANUFACTURER NUMBERS TO NATO STOCK NUMBERS NUMÉROS DU FABRICANT AUX NUMÉROS DE OTAN
Mfr No. NSN NNO Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
DDE450-50R 1005 -21- 103 -1410 2-5 -13 U1515
DDE450-53 5305 -21- 106 -9094 2-4 -3 U1515
DDE450-54 5305 -21- 106 -9093 2-3 -11 U1515
DDE450-58 5305 -21- 106 -9097 2-2 -9 U1515
DDE450-58 5305 -21- 106 -9097 2-4 -15 U1515
DDE450-60B 5305 -21- 107 -1214 2-3 -4 U1515
DDE450-61 5305 -21- 107 -0338 2-6 -40 U1515
DDE450-62A 5305 -21- 106 -8984 2-2 -8 U1515
DDE450-64 5305 -21- 107 -1331 2-4 -13 U1515
DDE450-66 1005 -21- 103 -1335 2-4 -7 U1515
DDE450-68 1005 -21- 103 -5445 3-1 -7 U1515
DDE450-69R 1005 -21- 103 -5537 2-5 -12 U1515
DDE450-70 1005 -21- 103 -5453 2-5 -5 U1515
DDE450-72ASHI-2 1005 -21- 103 -1121 2-3 -10 U1515
DDE450-74 1005 -21- 103 -5538 2-3 -5 U1515
DDE450-76 1005 -21- 103 -5451 2-4 -6 U1515
DDE450-77 1005 -21- 103 -1201 2-4 -12 U1515
DDE450-78 1005 -21- 103 -1212 2-6 -36 U1515
DDE450-80 BANTAM 1005 -21- 113 -1490 2-6 -25 U1515
DDE450-80N 1005 -21- 113 -7773 2-6 -25 U1515
DDE450-80S 1005 -21- 113 -7789 2-6 -25 U1515
DDE450-81R 1005 -21- 116 -5050 2-6 -2 U1515
DDE450-82A 1005 -21- 103 -1214 2-6 -19 U1515
DDE450-82A 1005 -21- 103 -1214 2-6 -19 U1515
DDE450-84 1005 -21- 113 -6963 2-6 -38 U1515
DDE450-85 1005 -21- 103 -1142 2-4 -11 U1515
DDE450-8AND17 1005 -21- 103 -1147 2-4 -8 U1515
DDE450-8ITEM1-2 1005 -21- 113 -7677 2-4 -10 U1515
DDE450-90 5310 -21- 107 -1316 2-6 -21 U1515
DDE450-93 1005 -21- 103 -5587 2-6 -28 U1515
DDE450-94 1005 -21- 103 -5588 2-6 -29 U1515
DDE450-95 1005 -21- 103 -1401 2-2 -7 U1515
DDE450D 1005 -21- 103 -1138 2-6 -7 U1515
DDE450E 1005 -21- 103 -1139 2-6 -12 U1515
DDE450H 1005 -21- 103 -1206 2-6 -1 U1515
L-71-108-000/LC-000 1005 -21-109 -2624 2-1 -1 35898
L-71-108-000/LC-000 1005 -21-103 -1331 2-1 -2 35898
4-9
C-71-108-000/MY- 000
MANUFACTURER NUMBERS TO NATO STOCK NUMBERS NUMÉROS DU FABRICANT AUX NUMÉROS DE OTAN
Mfr No. NSN NNO Figure and NCAGE COEEP
No du fabr. Index Number
No de figure
et d’index
L-71-108-000/LC-000 1005 -21- 103 -1332 2-1 -4 35898
L-71-108-000/LC-000 1005 -21- 103 -1366 2-1 -6 35898
L-71-108-000/LC-000 1005 -21- 103 -1203 2-1 -8 35898
MS35337-82 5310 -00- 043 -5862 2-4 -18 96906
SMC3 1005 -21- 103 -7196 3-1 -11 35907
TEXT1-17-2 1005 -21- 103 -5089 3-1 -21 35907
4-10


LISTE DES PIÈCES DE RECHANGE
FUSIL, CALIBRE .22, LEE ENFIELD,
C No7 MK 1

N NO 1005-21-109-2624
(BILINGUE)
(Remplace C-71-108-000/MY-000 en date du 1984-09-14)

Publiée avec l'autorisation du Chef de l'état-major de la Défense
OPI: DSSPM 5 2002-07-31
BPR : DAPES 5
Canada
C-71-108-000/MY- 000




Return to: TOP of PAGE

See this website's Raison d'être
